20 Gallonen-füllende Linie der Liter-einzelne Reihen-120 BPH

Produkt-Beschreibung

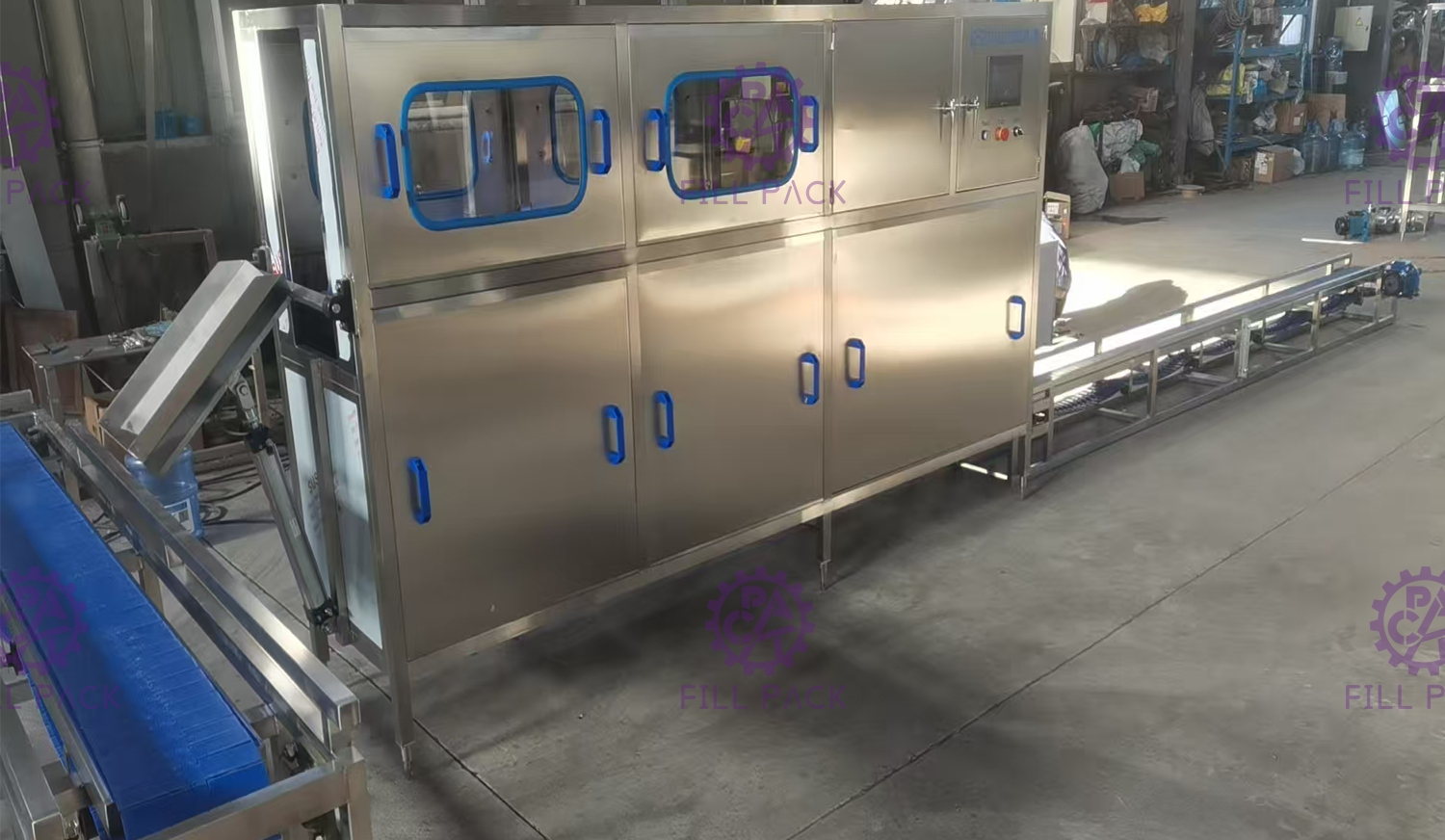

Einzelne Reihe 120BPH automatischer 3 - 5-Gallonen-Abfüller mit PLC-Kontrollsystem

Prinzip:

Dieser Gallonenabfüller wird mit waschen-füllen-mit einer Kappe bedeckenden Funktionen des Glases zusammen integriert;

Arbeitskraft lädt leeres Glas auf Glashalter manuell, der Glashalter mit Glas wird übertragen im Voraus für Glasreinigung, die Getriebekraft ist durch Gangzylinder;

Reinigung wird in 2 Teile, 1. Prozess ist durch desinfizierende Flüssigkeit, 2. Prozess ist durch reines Wasser unterteilt;

Nachdem sie sich gewaschen haben werden die Gläser unten auf Winkelplatte vom Glashalter durch Getriebekette mit Schwerkraftkraft fallen;

Dann werden die Gläser gedrückt, indem man Zylinder zur Unterverschlusseinheit drückt, dann Anfang füllt;

Füllvolumen kann gesteuert werden, indem man Zeiteinrichtung füllt.

Die gefüllten Gläser werden zu darunter mit einer Kappe bedeckendem Kopf durch leere Gläser danach gedrückt.

Arbeitskraft setzte Los zerrüttete Kappen in Kappenlader, Kappenlader sortiert, automatisch mit einer Kappe zu bedecken, um in Kappenschiene unten zu laden. Wenn die gefüllten Flaschen, die unter mit einer Kappe bedeckenden Kopf überschreiten, Kappe unten auf Glashals fallen, tut dann mit einer Kappe bedeckender Zylinder automatisch mit einer Kappe bedecken durch die Kappe, die Zylinder drückt.

Charaktere:

1, der ganze Gallonenabfüller wird durch Mitsubishi PLC-System, alle Zylinderreise wird berechnet im Voraus für gefahrenen Abstand gesteuert;

2, der Gallonenabfüller können unter automatischem Modell arbeiten, manuelles Modell ist für die automatische Prüfung;

Parameter:

Ausspülen von Pumpe 1: 0.37KW

Ausspülen von Pumpe 2: 0.37KW

Füllpumpe: 0.55KW

Kappe, die Motor sortiert: 0.09KW

Maß: 3100*570*1450mm (Kappenlader Seiten)/2700*570*1720mm (Kappenlader oben) + 2000mm am Förderer

Gewicht: 400kg

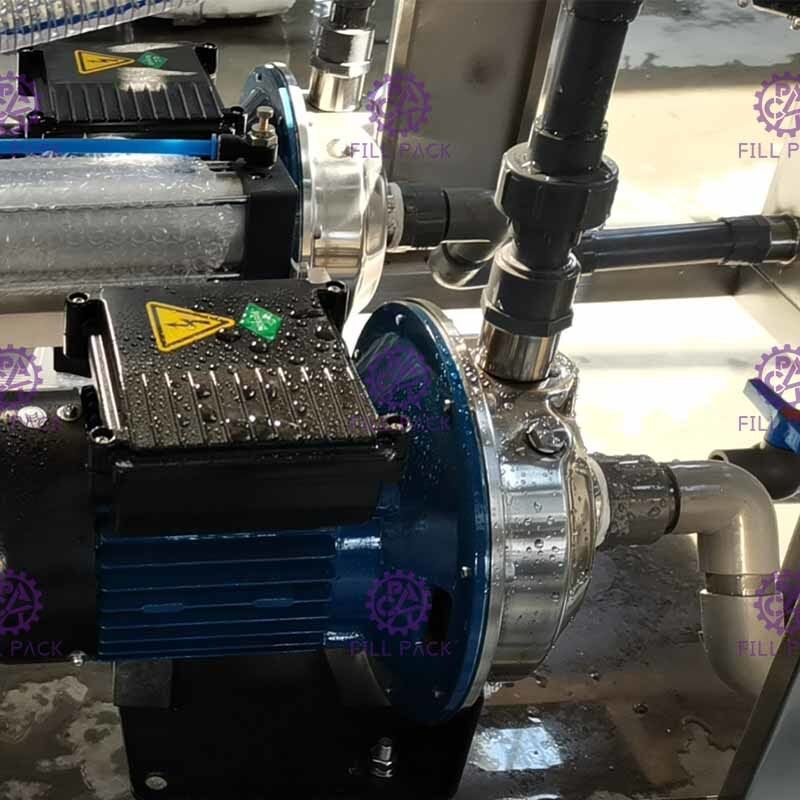

Wasser pumpt Details:

Bewegungsdetails:
