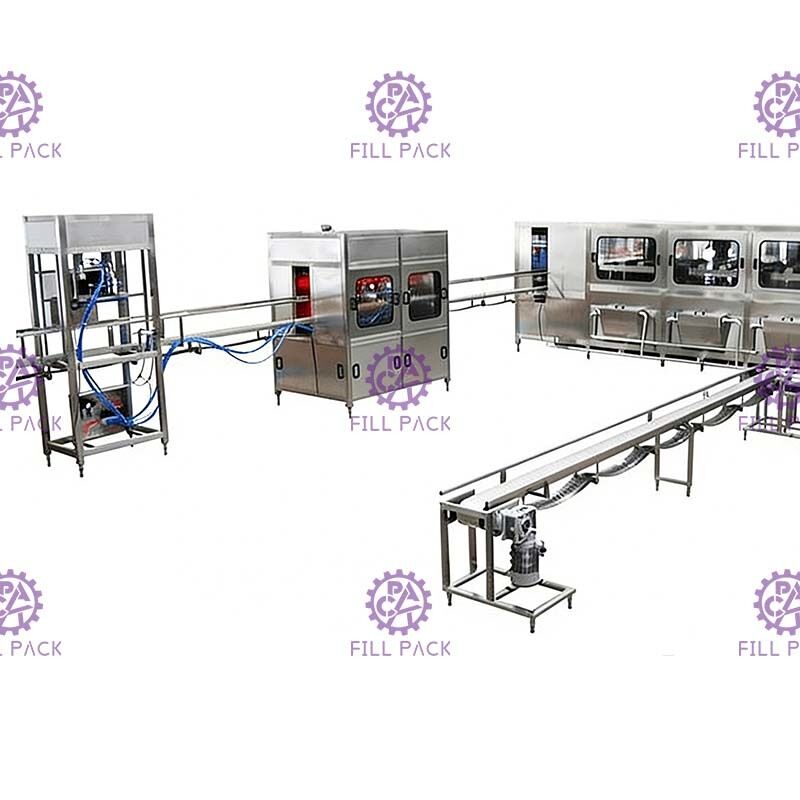

18.9L Mineralwasser-Füllmaschine der Flaschen-2000BPH

Produkt-Beschreibung

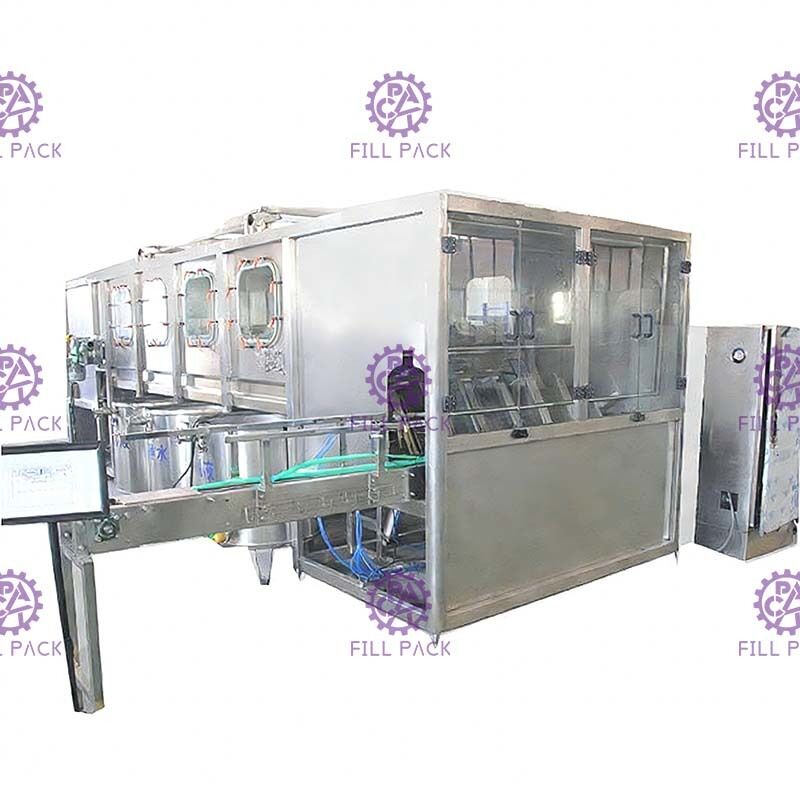

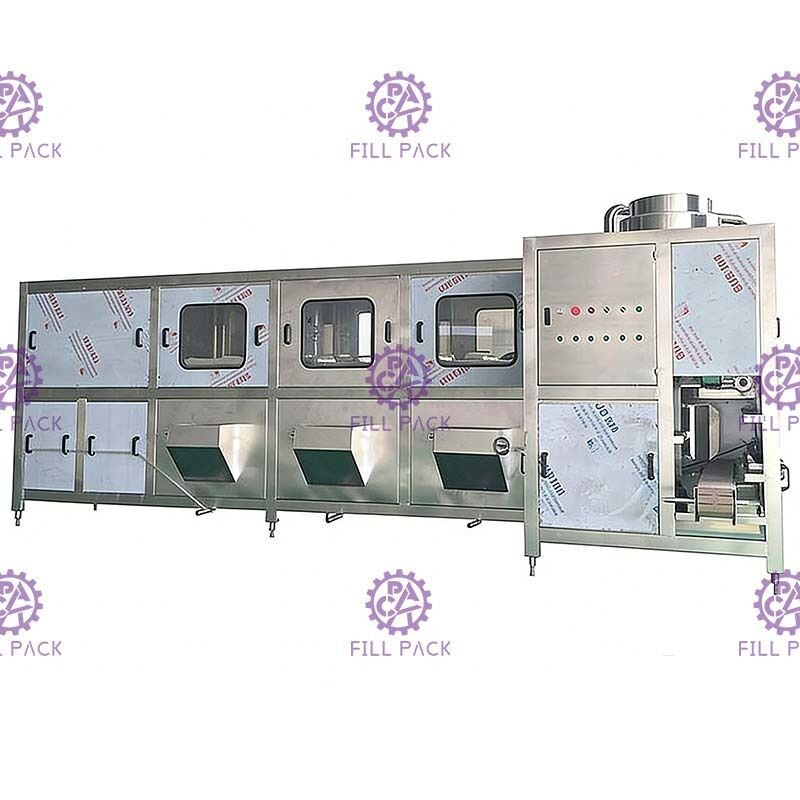

QGF-1200 Automatische Wasserabfüllmaschine / System für 18,9L Flaschen

Beschreibungen vonFasswasserabfüllmaschine​:

1. Diese Flaschenabfüllanlage wird hauptsächlich zum Waschen, Abfüllen und Verschließen von 5-Gallonen-PET-Flaschen verwendet.

2. Flaschenwaschen, Abfüllen und Verschließen werden in einer Maschine erreicht.

3. Die Kontaktzeit zwischen Material und Außenwelt wird verkürzt. Und verbesserte die hygienischen Bedingungen, die Produktionskapazität und den wirtschaftlichen Nutzen.

4. Die QGF-Serie der Abfüllmaschinen verwendet eine hängende Flaschentransportstruktur, um den Flaschenformenwechsel bequemer, schneller und arbeitssparender zu gestalten.

5. Die Hauptmaschine verwendet fortschrittliche SPS-Steuerungstechnologie. Die wichtigsten elektrischen Elemente verwenden Mitsubishi, Omron, Siemens usw. internationale Markenprodukte.

Arbeitstheorie​vonFasswasserabfüllmaschine​:

Die Flasche gelangt durch einen Luftförderer in den Spülteil der Drei-in-Eins-Maschine. Der am Drehteller installierte Greifer erfasst die Flasche, dreht sie um 180 Grad und lässt den Flaschenhals zum Boden zeigen. Im speziellen Spülbereich sprüht die Düse am Greifer Wasser, um die Flascheninnenwand zu spülen. Nach dem Spülen und Ablassen dreht sich die Flasche um 180 Grad entlang der Führungsschiene und lässt den Flaschenhals zum Himmel zeigen. Dann wird die gespülte Flasche durch ein Flaschensternrad zum Abfüllteil transportiert. Die in den Füller eintretende Flasche wird von einer Halteplatte am Hals gehalten. Das durch die Nocken betätigte Füllventil kann sich auf und ab bewegen. Es verwendet eine Druckabfüllmethode. Das Füllventil öffnet sich und beginnt mit dem Abfüllen, wenn es sich nach unten bewegt und den Flaschenhals berührt, das Füllventil bewegt sich nach oben und verlässt den Flaschenhals, wenn es mit dem Abfüllen fertig ist, die volle Flasche wird durch ein Halshalter-Übergangsrad zum Verschließteil transportiert. Das Stopp-Schraubmesser hält den Flaschenhals fest und hält die Flasche aufrecht, ohne sich zu drehen. Der Schraubverschlusskopf dreht sich ständig und selbstständig. Er kann einen gesamten Verschließvorgang einschließlich Greifen, Drücken, Schrauben und Entladen durch die Wirkung der Nocken abschließen. Die volle Flasche wird durch ein Flaschenauslass-Daumenrad zum nächsten Prozess zum Flaschenauslassförderer transportiert.

Spezifikationen​vonFasswasserabfüllmaschine​:

Flussdiagramm​vonFasswasserabfüllmaschine​:

Detailliertere Bilder des Förderers
