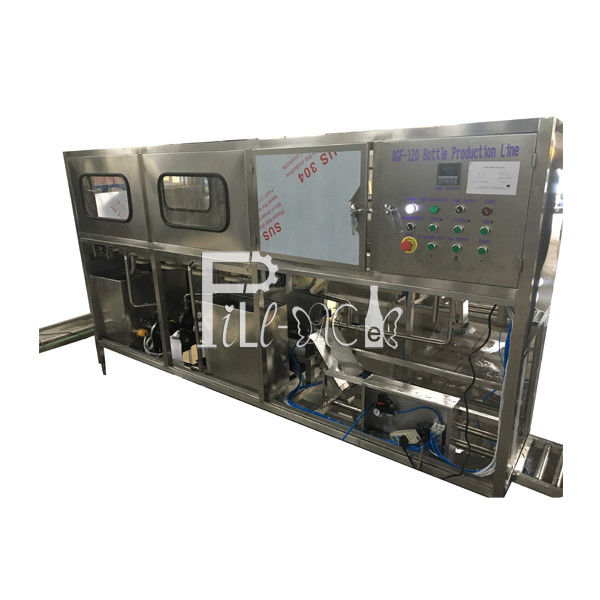

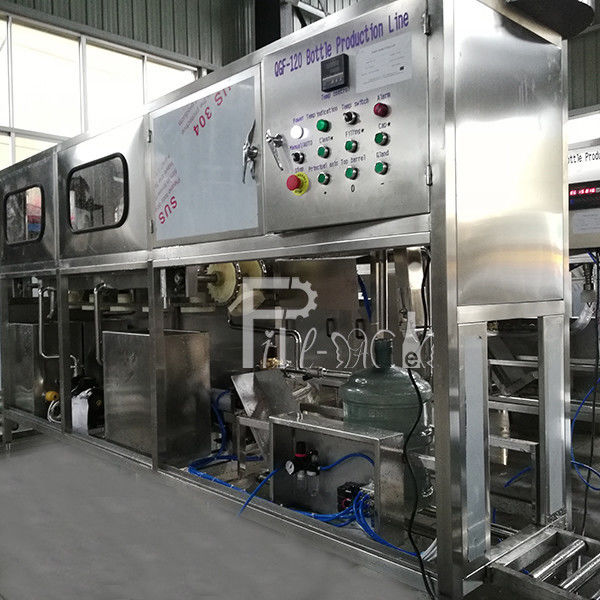

Gesundheitliche Gallonen-füllende Linie 18.9L Monoblock 120 BPH

Produkt-Beschreibung

18,9L - 20L 120 BPH Monoblock-Wasserkanister-Abfüllanlage mit automatischer Beladevorrichtung

Prinzip:​

Diese Kanister-Abfüllmaschine integriert die Funktionen Waschen-Abfüllen-Verschließen;

Leere Kanister werden automatisch durch die automatische Beladevorrichtung in den Halter gefördert, der Kanisterhalter mit Kanister wird zum Waschen vorgezogen, die Übertragungskraft erfolgt durch einen Zahnradzylinder;

Das Waschen wird in 3 Teile unterteilt, der 1. Vorgang erfolgt mit Desinfektionsflüssigkeit, der 2. Vorgang mit Recyclingwasser, der 3. Vorgang mit Reinwasser; Nach dem Waschen fallen die Kanister durch eine Übertragungskette mit Schwerkraft vom Kanisterhalter auf eine Winkelplatte;

Dann werden die Kanister durch einen Schiebezylinder unter den Abfüllkopf geschoben, dann beginnt die Abfüllung;

Das Füllvolumen kann durch die Einstellung der Abfüllzeit gesteuert werden.

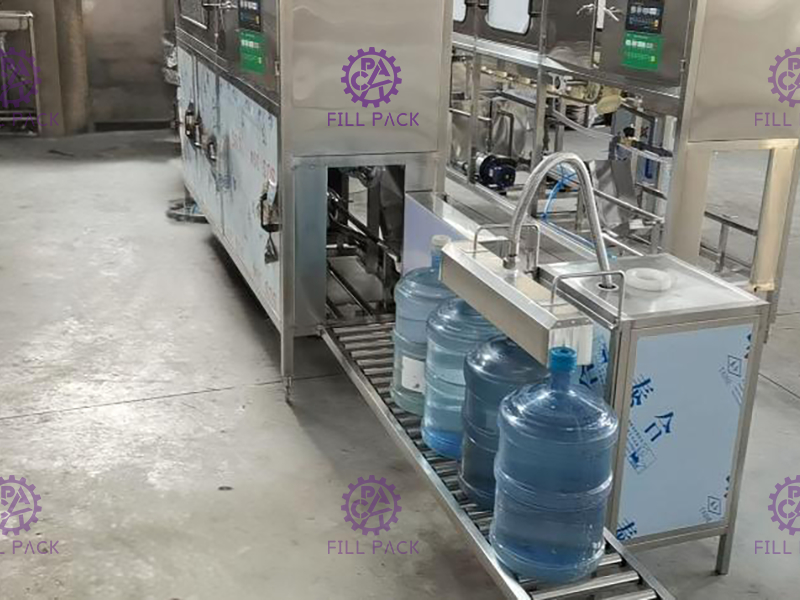

Die gefüllten Kanister werden anschließend durch leere Kanister unter den Verschließkopf geschoben.

Der Arbeiter legt viele ungeordnete Verschlüsse in den Verschließer, der Verschließer sortiert die Verschlüsse automatisch und lädt sie in die Verschließschiene.

Wenn die gefüllten Flaschen unter dem Verschließkopf vorbeifahren, fällt der Verschluss auf den Flaschenhals, dann führt der Verschließzylinder das Verschließen automatisch durch einen Verschluss-Presszylinder durch.

Eigenschaften:

1, Die Haupt-Kanister-Abfüllmaschine wird von einem SPS-System gesteuert, alle Zylinderwege werden im Voraus für die Antriebsstrecke berechnet;

2, Die Kanister-Abfüllmaschine kann im Automatikmodus arbeiten, der manuelle Modus dient zur Maschinenprüfung;

3, Die automatische Beladevorrichtung wird vom SPS-System gesteuert;

Zahnrad für Spülungsdetails:

Zylinder

Parameter:

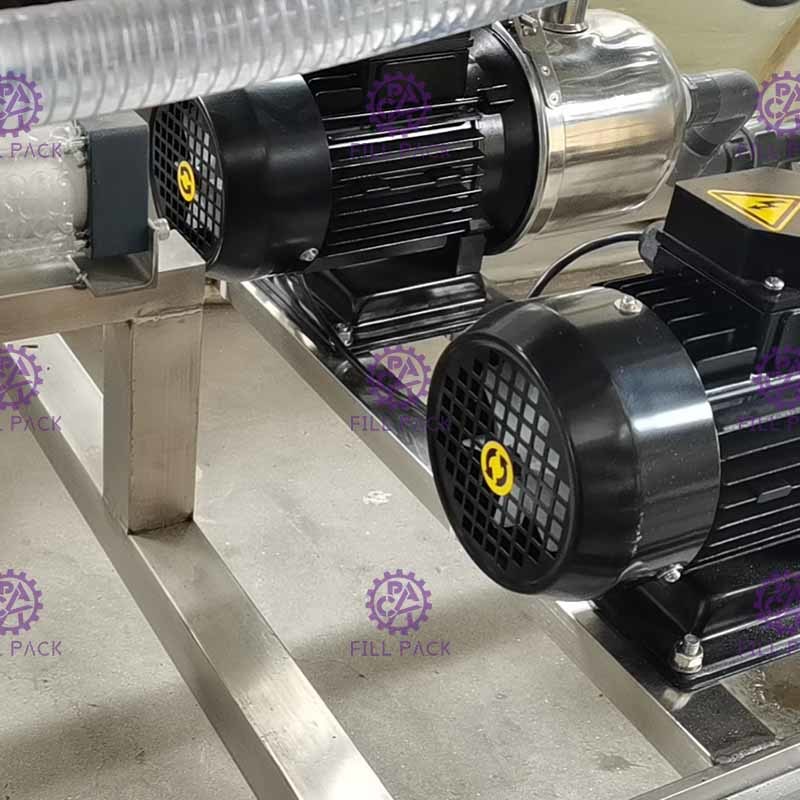

Spülpumpe 1: 0,37 kW

Spülpumpe 2: 0,37 kW

Füllpumpe: 0,55 kW

Verschluss-Sortiermotor: 0,09 kW

Abmessungen: 3100 * 570 * 1450 mm (Verschließer an der Seite) / 2700 * 570 * 1720 mm (Verschließer oben) + 2000 mm Förderband

Gewicht: 400 kg

Empfohlene Ersatzteilliste:
