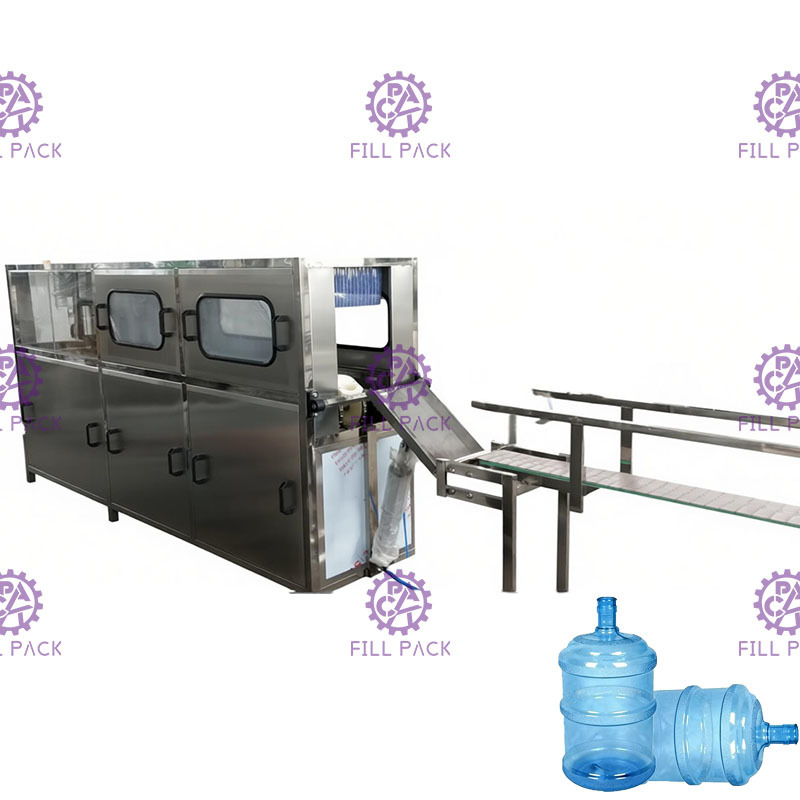

Heißes waschendes SELBSTQGF-120 5 Gallonen-Füllmaschine

Produkt-Beschreibung

QGF-120 automatische Heißwaschfunktion 5-Gallonen-Abfüllmaschine mit 4-Stufen-Spülstation

Prinzip:

Diese 5-Gallonen-Abfüllmaschine integriert die Funktionen Waschen-Abfüllen-Verschließen;

Der Arbeiter lädt leere Behälter manuell auf den Behälterhalter, der Behälterhalter mit Behälter wird zum Waschen vorgeführt, die Übertragungskraft erfolgt durch einen Zahnradzylinder;

Das Waschen wird in 4 Teile unterteilt, der 1. Vorgang erfolgt durch Heißseifenlösung, der 2. Schritt ist das Spülen mit Desinfektionsmittel, der 3. Vorgang ist die Reinigung mit Recyclingwasser, die letzte Stufe ist das Spülen mit reinem Trinkwasser;

Nach dem Waschen fallen die Behälter durch eine Übertragungskette mit Schwerkraft vom Behälterhalter auf eine Winkelplatte;

Dann werden die Behälter durch einen Schiebzylinder unter den Abfüllkopf geschoben, dann beginnt die Abfüllung;

Das Abfüllvolumen kann durch die Einstellung der Abfüllzeit gesteuert werden.

Die abgefüllten Behälter werden anschließend durch leere Behälter unter den Verschließkopf geschoben.

Der Arbeiter legt viele ungeordnete Verschlüsse in den Verschlusslader, der Verschlusslader sortiert die Verschlüsse automatisch und lädt sie in die Verschlusschiene.

Wenn die abgefüllten Flaschen unter dem Verschließkopf vorbeifahren, fällt der Verschluss auf den Flaschenhals, dann führt der Verschließzylinder das Verschließen automatisch durch einen Verschlussdruckzylinder durch.

Spüldetails:

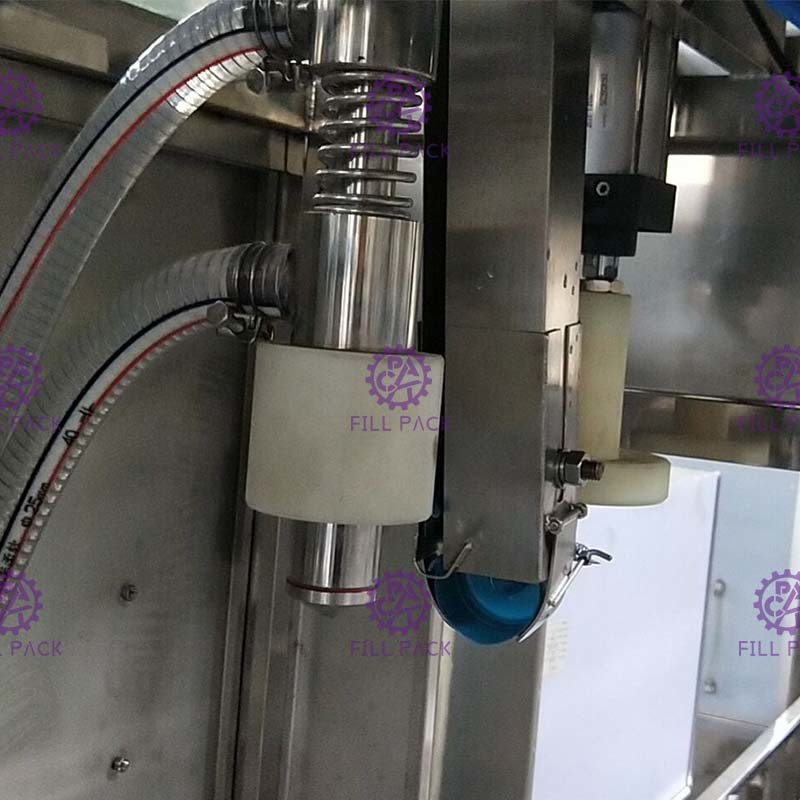

Verschließdruckteil:

Rohrdetails:

Merkmale:

1, Die gesamte 5-Gallonen-Abfüllmaschine wird von einem Mitsubishi-SPS-System gesteuert, alle Zylinderwege werden im Voraus für die Antriebsstrecke berechnet;

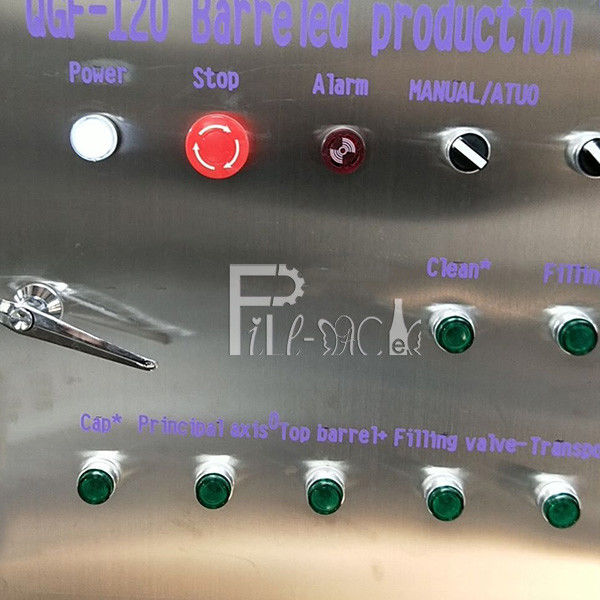

2, Die 5-Gallonen-Abfüllmaschine kann im Automatikmodus arbeiten, der manuelle Modus dient zur Maschinenprüfung;

Parameter:

Spülpumpe 1: 0,37 kW

Spülpumpe 2: 0,37 kW

Füllpumpe: 0,55 kW

Verschluss-Sortiermotor: 0,09 kW

Abmessungen: 3100 * 570 * 1450 mm (Verschlusslader seitlich) / 2700 * 570 * 1720 mm (Verschlusslader oben) + 2000 mm Förderer

Gewicht: 400 kg

Empfohlene Ersatzteilliste:
