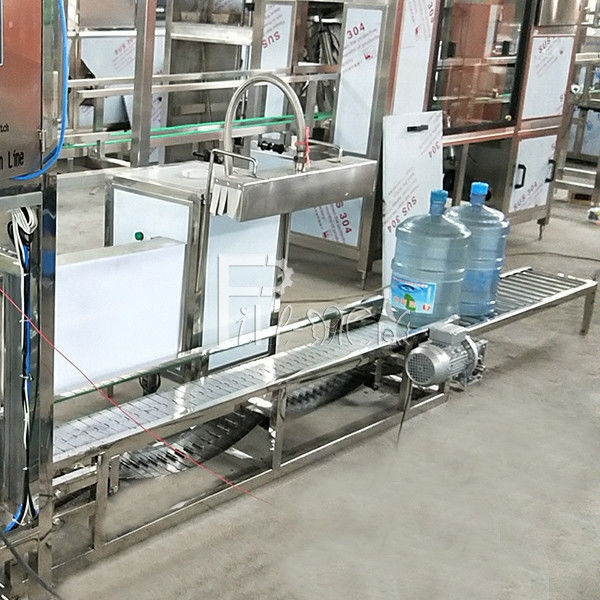

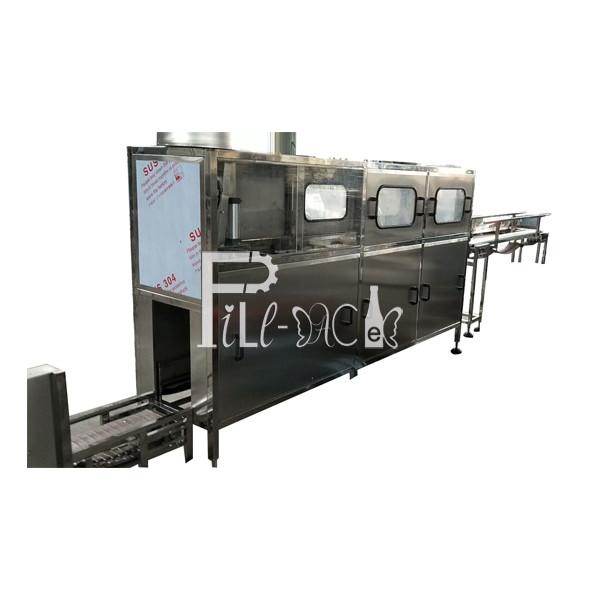

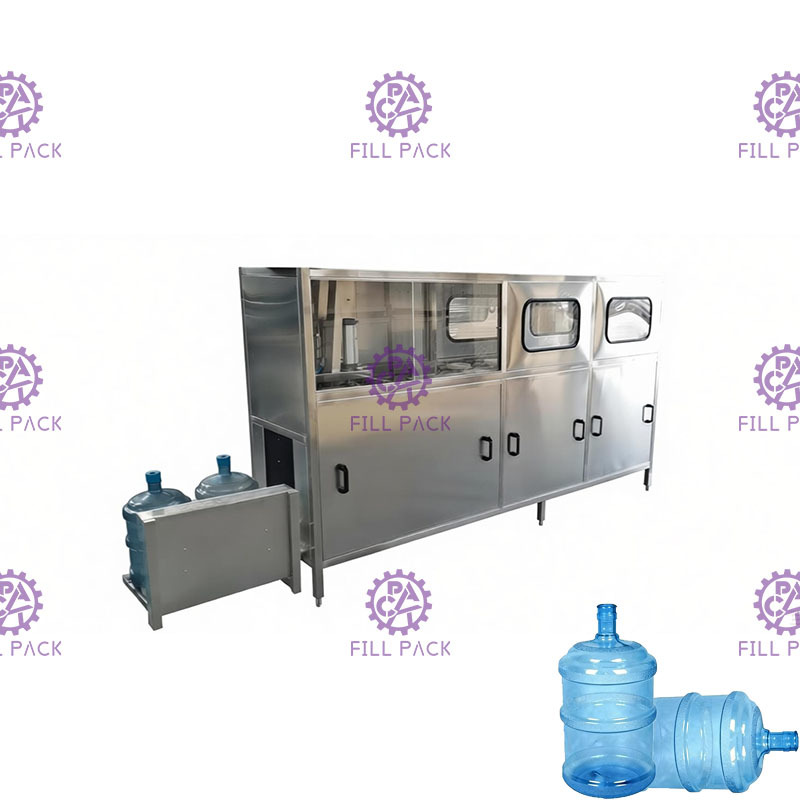

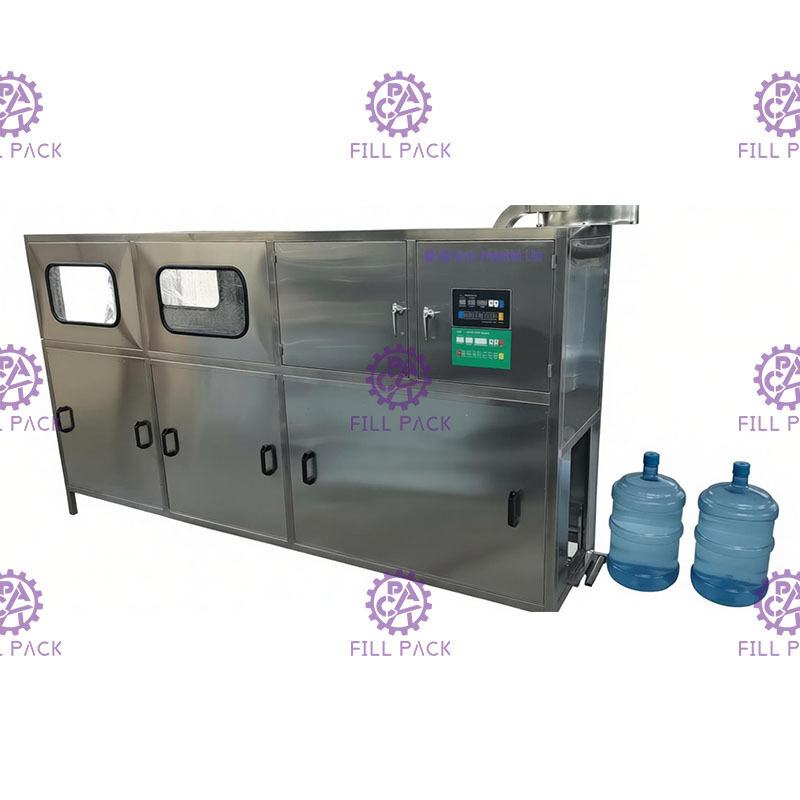

3.4*0.78*1.95m 3 in 1 120 BPH-Gallonen-füllender Linie

2, Monoblock-Spüler-Füller-Verschließer mit vollem SUS304

Prinzip:

Diese Fasswasser-Abfüllanlage ist mit den Funktionen Gefäßwaschen-Abfüllen-Verschließen integriert;

Der Arbeiter lädt manuell leere Gefäße auf den Gefäßhalter, der Gefäßhalter mit Gefäß wird zum Gefäßwaschen im Voraus transportiert, die Übertragungskraft erfolgt durch einen Zahnradzylinder;

Das Waschen wird in 3 Teile unterteilt, der 1. Vorgang erfolgt durch Desinfektionsflüssigkeit, der 2. Vorgang erfolgt durch Recyclingwasserwaschen, der 3. Vorgang erfolgt durch Reinwasser;

Nach dem Waschen fallen die Gefäße durch eine Übertragungskette mit Schwerkraft vom Gefäßhalter auf die Winkelplatte;

Dann werden die Gefäße durch einen Schubzylinder unter den Füllkopf geschoben, dann beginnt das Abfüllen;

Das Füllvolumen kann durch die Einstellung der Füllzeit gesteuert werden.

Die gefüllten Gefäße werden anschließend durch leere Gefäße unter den Verschließkopf geschoben.

Der Arbeiter legt viele ungeordnete Deckel in den Deckelzuführer, der Deckelzuführer sortiert den Deckel automatisch, um ihn in die Deckelschiene zu laden. Wenn gefüllte Flaschen unter dem Verschließkopf vorbeigehen, fällt der Deckel auf den Gefäßhals, dann führt der Verschließzylinder das Verschließen automatisch durch den Deckelpresszylinder aus.

Merkmale:

1, Die gesamte Fasswasser-Abfüllanlage wird durch das Mitsubishi SPS-System gesteuert, alle Zylinderwege werden im Voraus für die Antriebsstrecke berechnet;

2, Die Fasswasser-Abfüllanlage kann im Automatikmodell arbeiten, das manuelle Modell dient zur Maschinenprüfung;

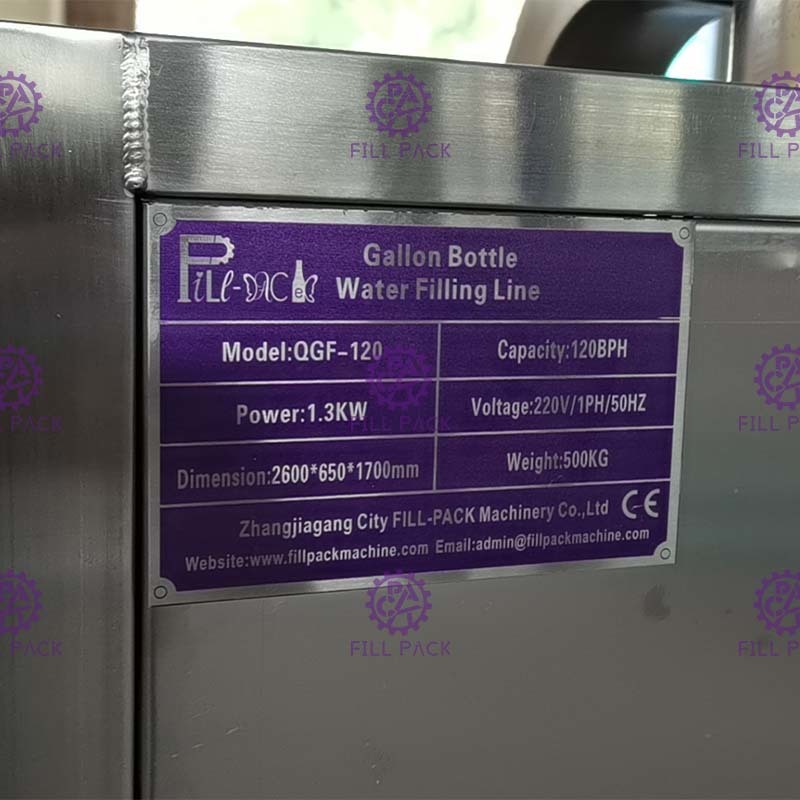

Parameter:

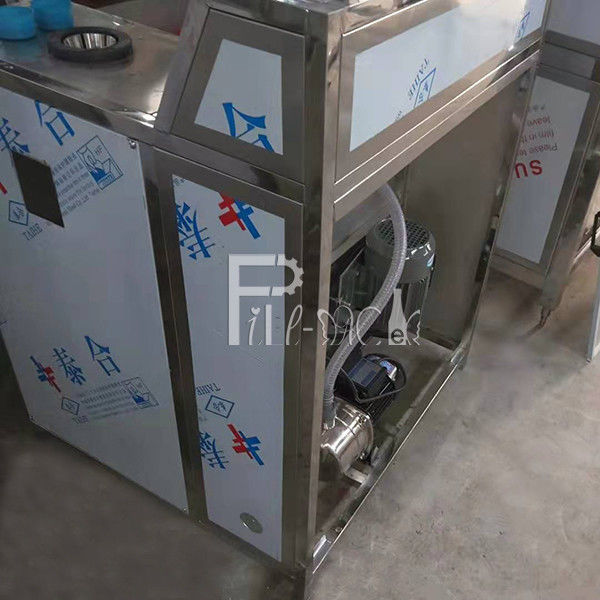

Spülpumpe 1: 0,37 kW

Spülpumpe 2: 0,37 kW

Füllpumpe: 0,55 kW

Deckelsortiermotor: 0,09 kW

Abmessungen: 3100*570*1450 mm (Deckelzuführer an der Seite)/2700*570*1720 mm (Deckelzuführer oben)

+ 2000 mm Förderer

Gewicht: 400 kg

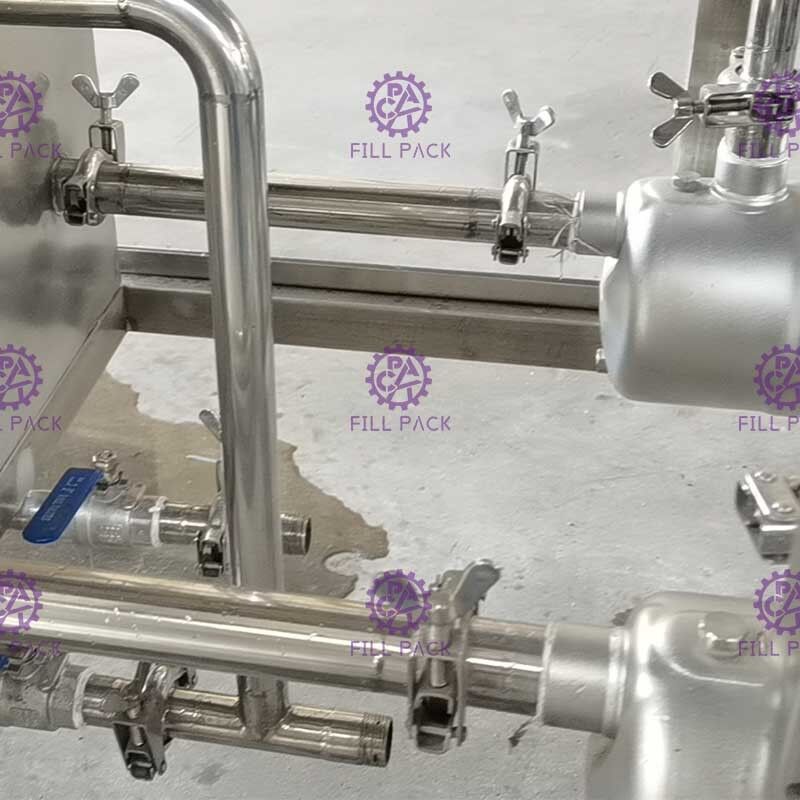

Details zum Füllventil

Details zur elektrischen Steuerung:

Empfohlene Ersatzteilliste:

3, Rollenförderer 4, Kontrollleuchte 5, Etiketten-Schrumpftunnel

1.6, Festfarben-Walzen-Codierer

Beschreibung:

Die Verwendung der photoelektrischen Integrationstechnologie, der fortschrittlichen Festfarbenwalze, hat die hervorragende Leistung des sofortigen Druckens und sofortigen Trocknens, die nicht leicht zu löschen ist. Die Maschine ist fortschrittlich im Design, präzise in der Herstellung, stabil im Betrieb, in der Position durch elektronische Steuerung längs gesteuert, beliebig einstellbar, photoelektrisch gesteuerte Druckaktionen und Zählungen, und die Anzahl der druckbaren Blätter kann eingestellt werden.

Anwendbar auf die Oberflächeneinkerbung oder den Farbdruck von Produktionsdatum, Produktchargennummer, Verfallsdatum, Inspektionsqualifikation usw. von Kartons, Etiketten, Anhängern, Zertifizierungen usw., mit automatischer Sortierung, automatischem Zählen, zufälliger Positionierung, voreingestellten Druckzeiten, Einkerbung ist klar, Farbe ist optional, Druckgeschwindigkeit ist schnell, sofortiges Drucken sofort trocken, Verlust und andere Vorteile.
