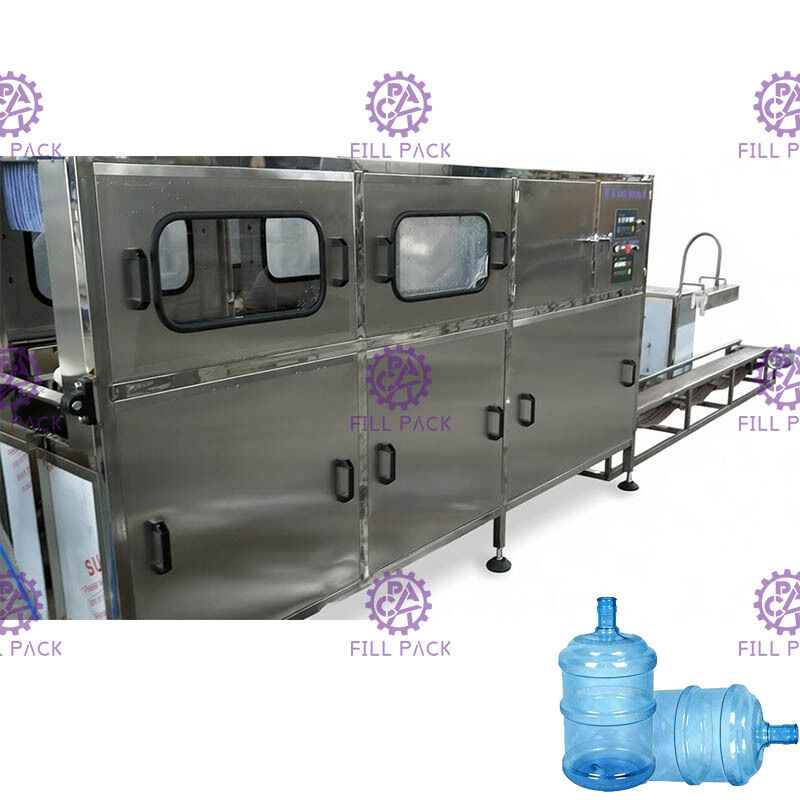

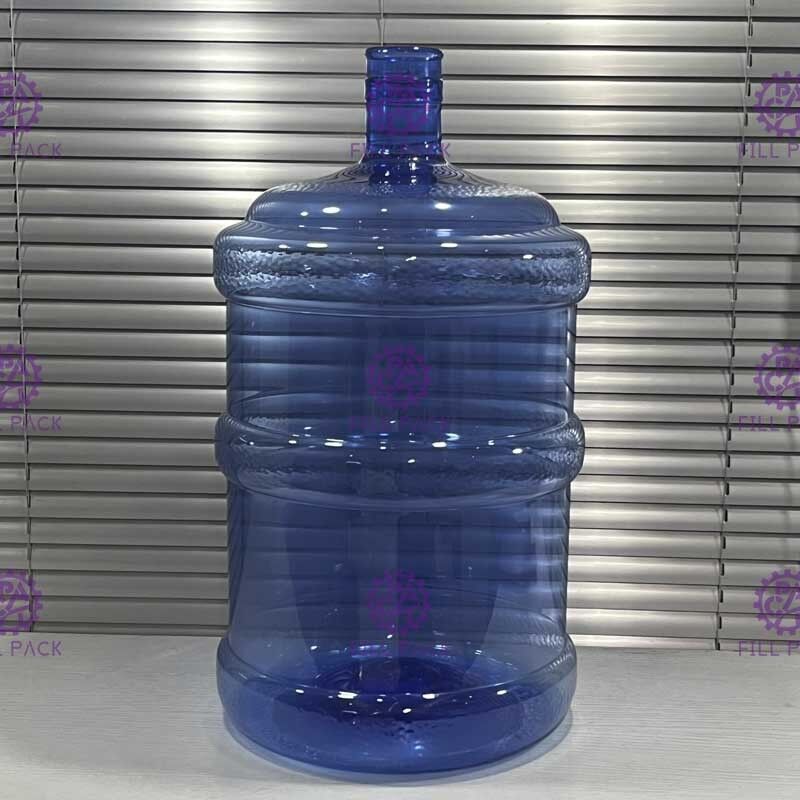

3400*780*1950mm sterile 120 BPH Gallonen-füllende Linie

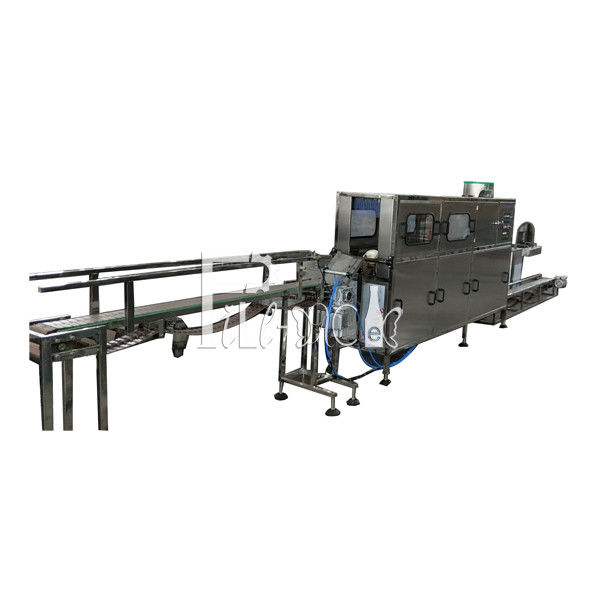

2, Monoblock-Spüler-Füller-Verschließer mit vollem SUS304

Prinzip:

Diese Abfüllanlage für Fässer ist mit den Funktionen Waschen-Füllen-Verschließen integriert;

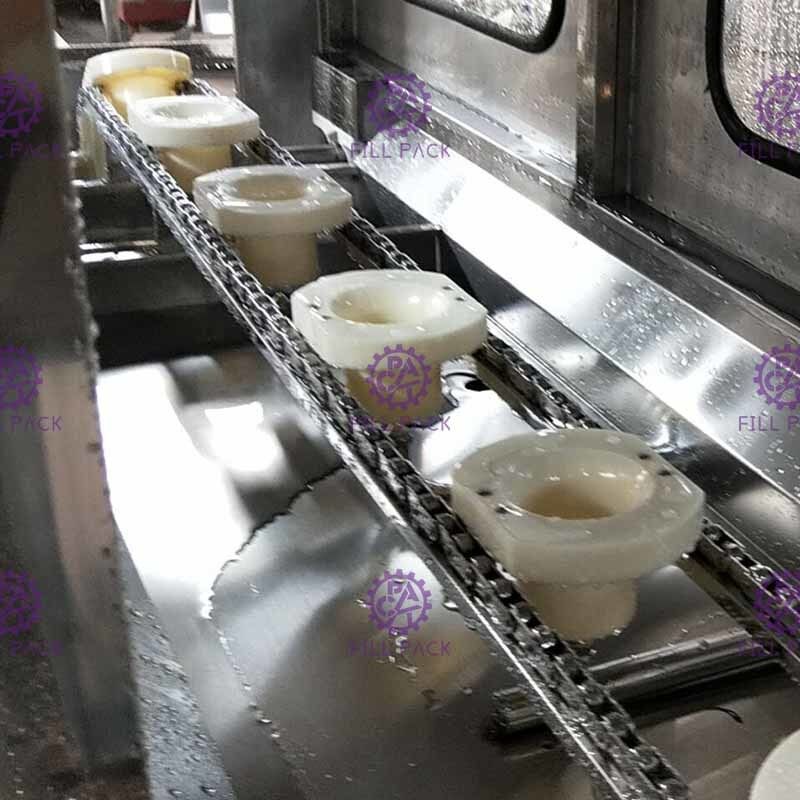

Der Arbeiter lädt leere Fässer manuell auf den Fasshalter, der Fasshalter mit Fass wird zum Waschen des Fasses im Voraus transportiert, die Übertragungskraft erfolgt durch einen Zahnradzylinder;

Das Waschen wird in 3 Teile unterteilt, der 1. Vorgang erfolgt mit Desinfektionsflüssigkeit, der 2. Vorgang erfolgt mit Recyclingwasser, der 3. Vorgang erfolgt mit Reinwasser;

Nach dem Waschen fallen die Fässer durch eine Übertragungskette mit Schwerkraft vom Fasshalter auf eine Winkelplatte;

Dann werden die Fässer durch einen Schiebzylinder unter den Füllkopf geschoben, dann beginnt das Füllen;

Das Füllvolumen kann durch die Einstellung der Füllzeit gesteuert werden.

Die gefüllten Fässer werden anschließend durch leere Fässer unter den Verschließkopf geschoben.

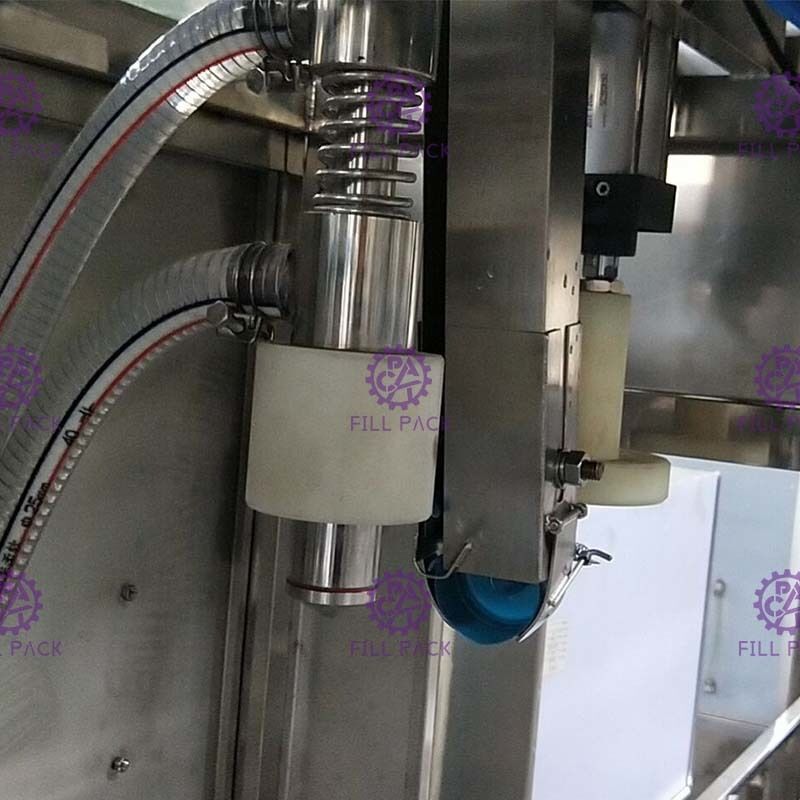

Der Arbeiter legt viele ungeordnete Kappen in den Kappenlader, der Kappenlader sortiert die Kappen automatisch und lädt sie in die Kappenführung. Wenn gefüllte Flaschen unter dem Verschließkopf vorbeigehen, fällt die Kappe auf den Flaschenhals, dann führt der Verschließzylinder das Verschließen automatisch durch den Kappenpresszylinder aus.

Merkmale:

1, Die Abfüllanlage für Fässer wird von einem SPS-System gesteuert, alle Zylinderwege werden im Voraus für die Antriebsstrecke berechnet;

2, Die Abfüllanlage für Fässer kann im Automatikmodell arbeiten, das manuelle Modell dient zur Maschinenprüfung;

3, Die automatische Ladevorrichtung wird vom SPS-System gesteuert;

Parameter:

Spülpumpe 1: 0,37 kW

Spülpumpe 2: 0,37 kW

Füllpumpe: 0,55 kW

Kappensortiermotor: 0,09 kW

Abmessung: 3100*570*1450 mm (Kappenlader an der Seite)/2700*570*1720 mm (Kappenlader oben)

+ 2000 mm Förderer

Gewicht: 400 kg

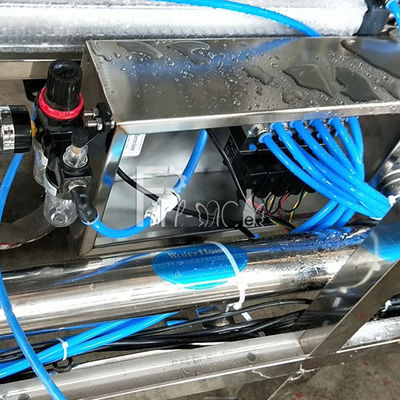

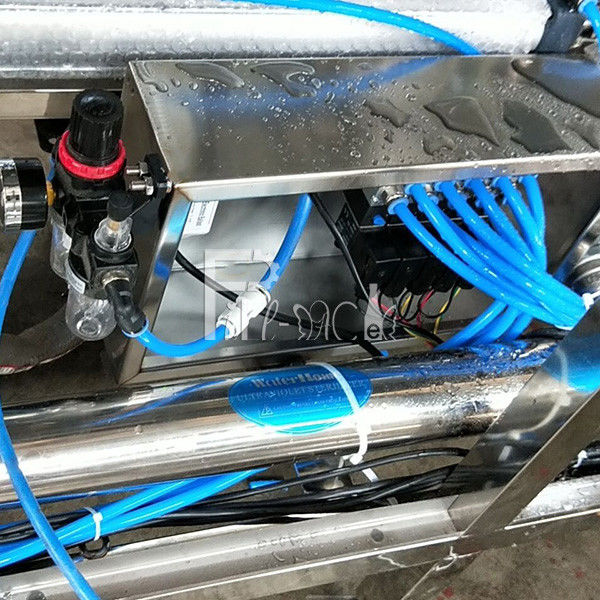

Kontrolldetails:

Parameter:

Spülpumpe 1: 0,37 kW

Spülpumpe 2: 0,37 kW

Füllpumpe: 0,55 kW

Kappensortiermotor: 0,09 kW

Abmessung: 3100*570*1450 mm (Kappenlader an der Seite)/2700*570*1720 mm (Kappenlader oben)+ 2000 mm Förderer

Gewicht: 400 kg

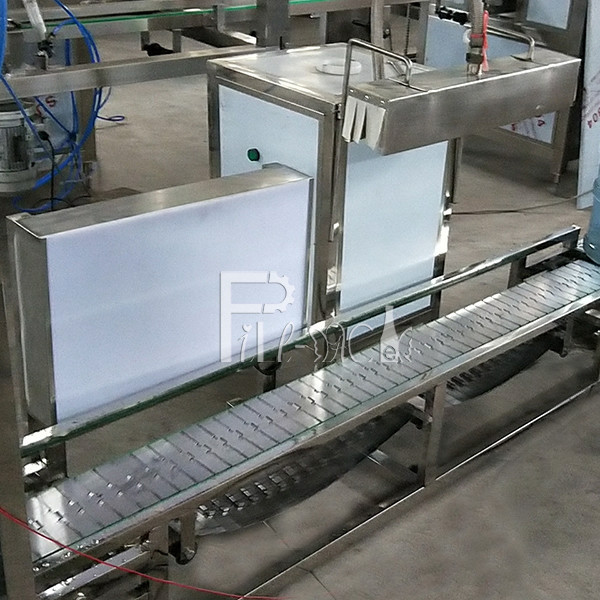

SUS304-Bandförderer für Ausgabedetails:

Empfohlene Ersatzteilliste:

3, Rollenförderer 4, Kontrollleuchte 5, Etiketten-Schrumpftunnel

1.6, Festtinten-Rollen-Codierer

Beschreibung:

Durch den Einsatz der photoelektrischen Integrationstechnologie, des fortschrittlichen Festtintenrads, bietet er die hervorragende Leistung des sofortigen Druckens und sofortigen Trocknens, die nicht leicht zu löschen ist. Die Maschine ist fortschrittlich im Design, präzise in der Herstellung, stabil im Betrieb, in der Position durch elektronische Steuerung längs gesteuert, beliebig einstellbar, fotoelektrisch gesteuerte Druckaktionen und Zählungen, und die Anzahl der druckbaren Blätter kann eingestellt werden.

Anwendbar auf die Oberflächeneinkerbung oder den Farbdruck von Produktionsdatum, Produktchargennummer, Verfallsdatum, Inspektionsqualifikation usw. von Kartons, Etiketten, Anhängern, Zertifizierungen usw., mit automatischer Sortierung, automatischem Zählen, zufälliger Positionierung, voreingestellten Druckzeiten, die Einkerbung ist klar, die Farbe ist optional, die Druckgeschwindigkeit ist schnell, das sofortige Drucken ist sofort trocken, der Verlust und andere Vorteile.

Anlagenlayoutzeichnung als Referenz:
