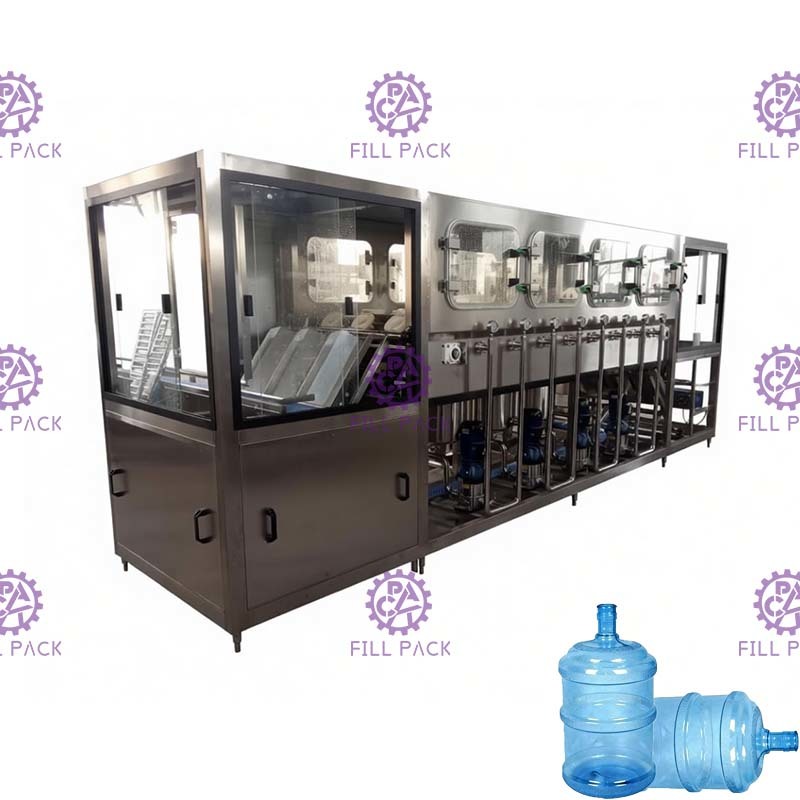

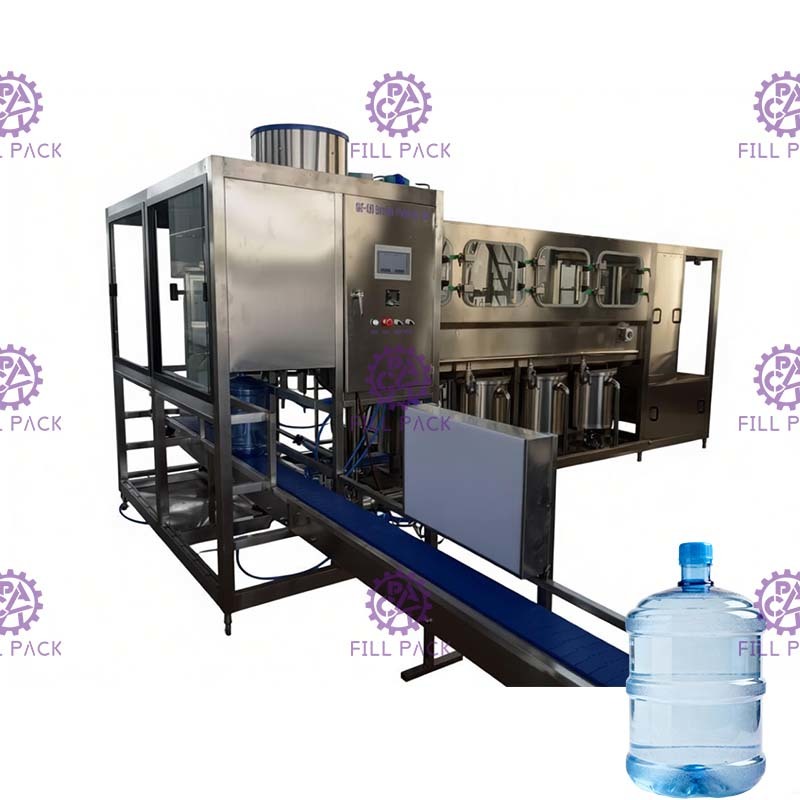

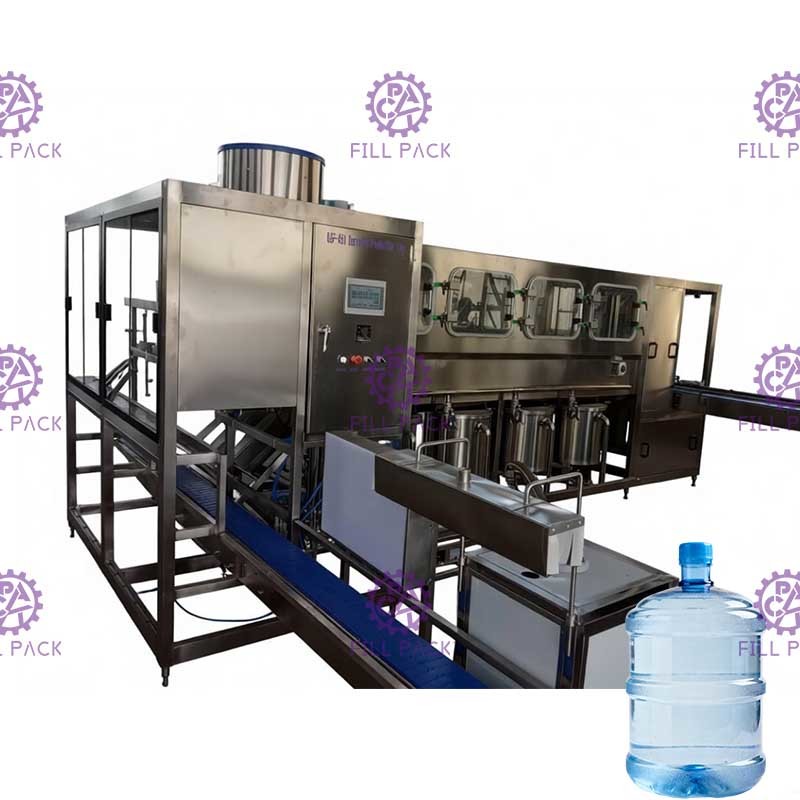

Integriertes 450BPH 20L 5 Gallonen-Wasser-Füller Plc-Steuerung

450 BPH automatische Steuerung der Steuerung5 Gallonen Füllmaschine für Trinkwasser

Die Maschine ist integriert Waschfüllung und Kappe zusammen. Es ist die ideale Maschine für die Herstellung von Fasswasser. Die gesamte Maschine verwendet Edelstahl 304 Schale, rostfeste,leicht zu reinigen.Hauptelektrische Teile sind alle markiert. Luftkanalsystem verwenden Air TAC Marke Produkt.Die Maschine ist mit kompakter Konstruktion, nur besetzen kleinen Raum, Arbeitsleistung ist hoch.

Die Maschine Set-up brauchen keine Stecker Boden Schraube, nach dem Fall abnehmen, setzen Sie die Maschine auf dem flachen Boden, und dann die Ständerhöhe einstellen und alle Ständer Druck auf durchschnittlich sein.Nachdem die Maschine gut eingerichtet ist, kommen durch Wasserrohr, Abflussrohr und Energie, Luftkraft.

Arbeitsprozess:

Die Fassfüllungseinheit kann in 3 Schritte unterteilt werden: Waschen, Füllung und Verschluss, insgesamt 16 Arbeitsplätze,

1, 2 Desinfektionswaschstationen

2, 1 Tropfstation

3, 2 Rückwasserstationen

4, 2 Sauberewasserstationen

5, 1 Tropfstation

Auf der einen Seite 8 Stationen, auf beiden Seiten 16 Stationen.

Arbeitsabläufe wie folgt:

• Die leeren Flaschen gelangen durch die Kette und den Flaschenhalter in die Wasch- und Desinfektionsstationen. (Die Waschflasche geht durch 8 Stationen) Der Waschvorgang wird in 4 Schritte unterteilt:1, Waschen mit heißem Alkaliwasser 2, Waschen mit Thimerosal 3, Waschen mit sauberem Wasser,4Wenn der Antriebsmotor mit einer leeren Flasche läuft, wird die Flasche mit dem Wasser gewaschen.und tritt mit dem Sensor an der Kette in die Positionierungsinduktionszone ein, der Positionssensorschalter sendet ein Signal, um den Antriebsmotor zu stoppen, und gleichzeitigDie Wasserpumpe der Spülflasche beginnt die Spül- und Desinfektionsarbeiten durchzuführen (die Spülzeit wird durch die PLC-Programminstallation gesteuert);

2Nach dem Spülen werden die gespülten leeren Flaschen durch den Flaschenwaschantrieb transportiert und auf das Flaschen-Schubständer fallen.Der Flaschen-Schubzylinder arbeitet, um die leeren Flaschen in die Füllposition zu schieben, so dass die Fülldüse mit dem Wasserflaschenmund ausgerichtet ist usw. Nachdem das Wasser gespült ist, beginnt die Füllpumpe mit dem Füllvorgang. (Die Füllzeit wird vom Benutzer nach Bedarf eingestellt)

3Wenn die Füllung voll ist, sendet die SPS ein Steuerungssignal aus, das Füllungssolenoidventil wird geschlossen und die Füllung wird gestoppt.die gefüllte Wasserflasche wird durch die nächste Wasserflasche an die Abdeckung des Verschlussbereichs geschickt und in den Drüsenbereich geschicktDer Kappenzylinder treibt die Kappenvorrichtung an, um die Kappe fest zu drücken.

Parameter:

EinzelheitenBauwesen:

SUS304 Schale mit schönen Fenster	Waschköpfe

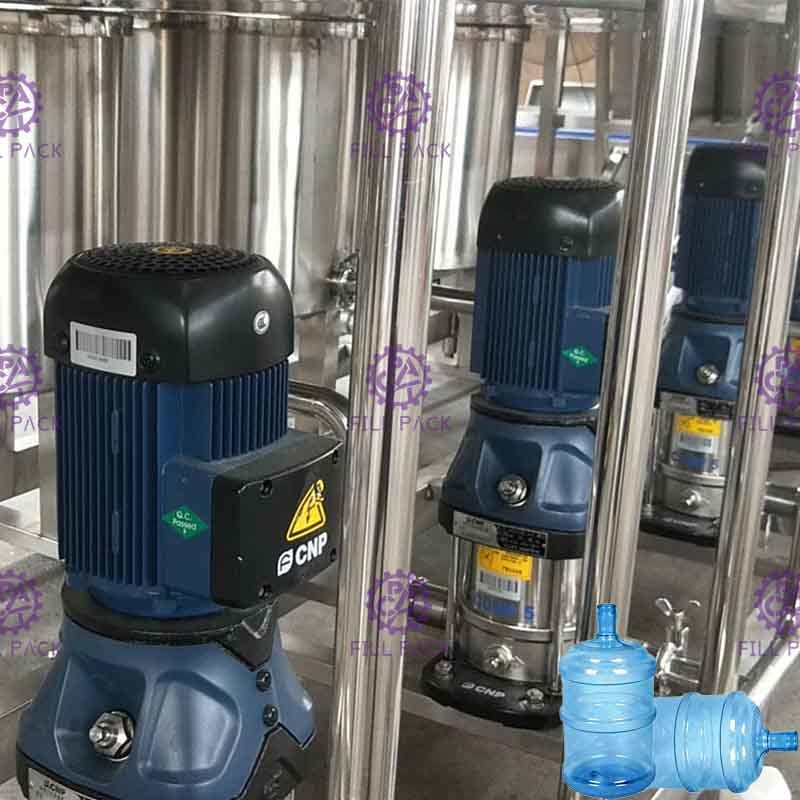

Wasserpumpen	Füllung und Verkleidung
