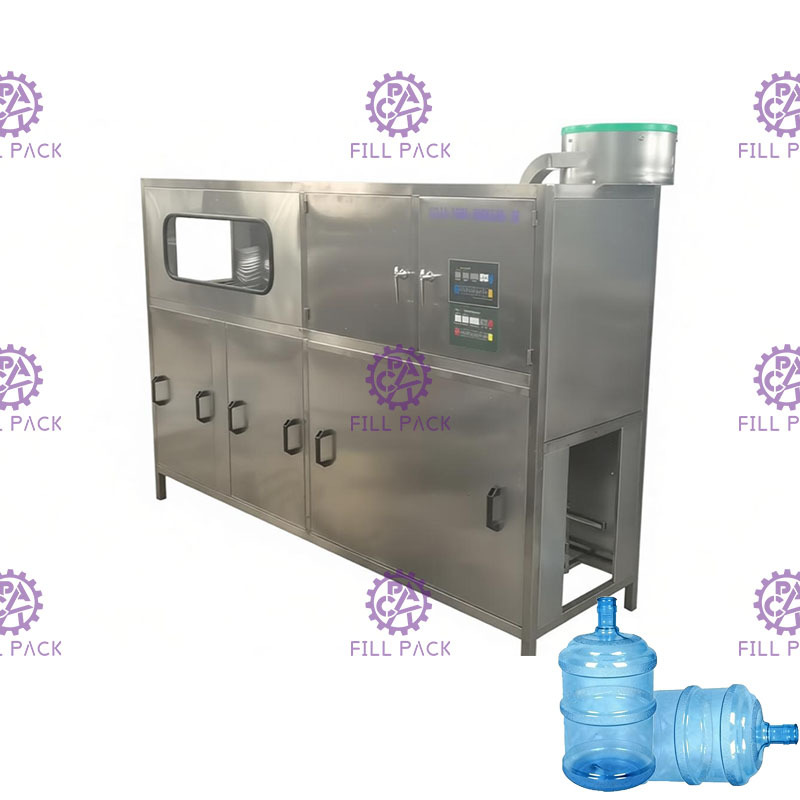

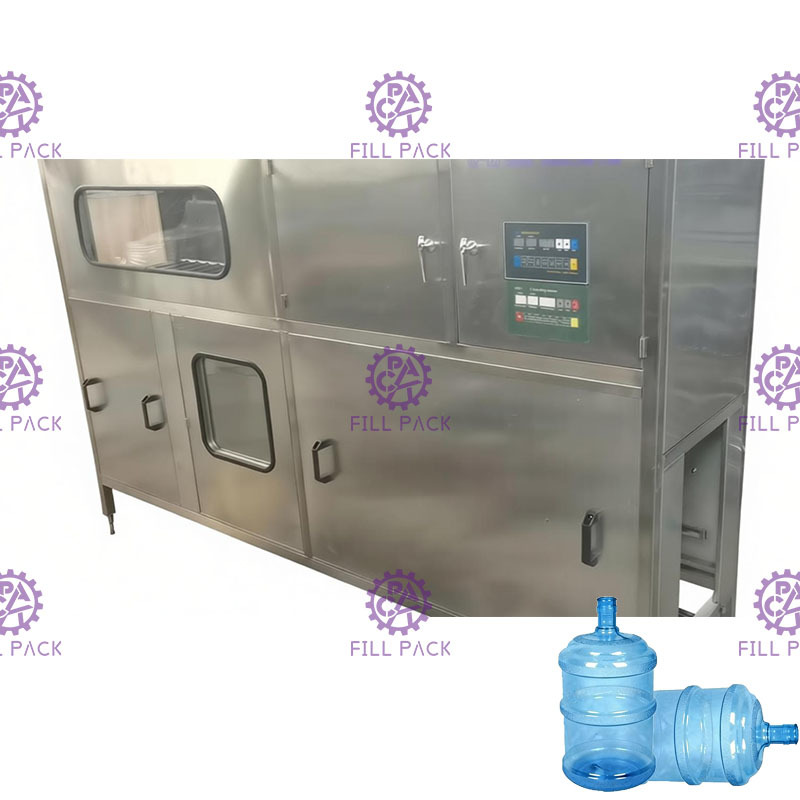

100BPH 3 Gallonen-Wasser-Füllungs-Fertigungsstraße mit Überströmventil

Produkt-Beschreibung

100BPH 3 Gallonen Wasserproduktionslinie/-ausrüstung/-anlage Galloneneimer mit Überlaufventil

Prinzip:

Diese 5-Gallonen-Abfüllmaschine ist mit den Funktionen Waschen-Abfüllen-Verschließen integriert;

Der Arbeiter lädt leere Behälter manuell auf den Behälterhalter, der Behälterhalter mit Behälter wird im Voraus zum Behälterwaschen transportiert, die Antriebskraft erfolgt durch einen Zahnradzylinder;

Das Waschen wird in 4 Teile unterteilt, der 1. Vorgang erfolgt durch Waschen mit heißer Seifenlösung, der 2. Schritt ist das Spülen mit Desinfektionsmittel, der 3. Vorgang ist die Reinigung mit Recyclingwasser, die letzte Stufe ist das Spülen mit reinem Trinkwasser;

Nach dem Waschen fallen die Behälter durch die Schwerkraft von der Behälterhalterung auf eine Winkelplatte;

Dann werden die Behälter durch einen Schiebezylinder unter den Abfüllkopf geschoben, dann beginnt die Abfüllung;

Das Füllvolumen kann durch die Einstellung der Füllzeit gesteuert werden.

Die gefüllten Behälter werden anschließend durch leere Behälter unter den Verschließkopf geschoben.

Der Arbeiter legt viele ungeordnete Verschlüsse in den Verschlusslader, der Verschlusslader sortiert den Verschluss automatisch und lädt ihn in die Verschlusschiene.

Wenn gefüllte Flaschen unter dem Verschließkopf vorbeifahren, fällt der Verschluss auf den Flaschenhals, dann führt der Verschließzylinder das Verschließen automatisch durch den Verschlussdruckzylinder aus.

Spüldetails:

Verschließdruckteil:

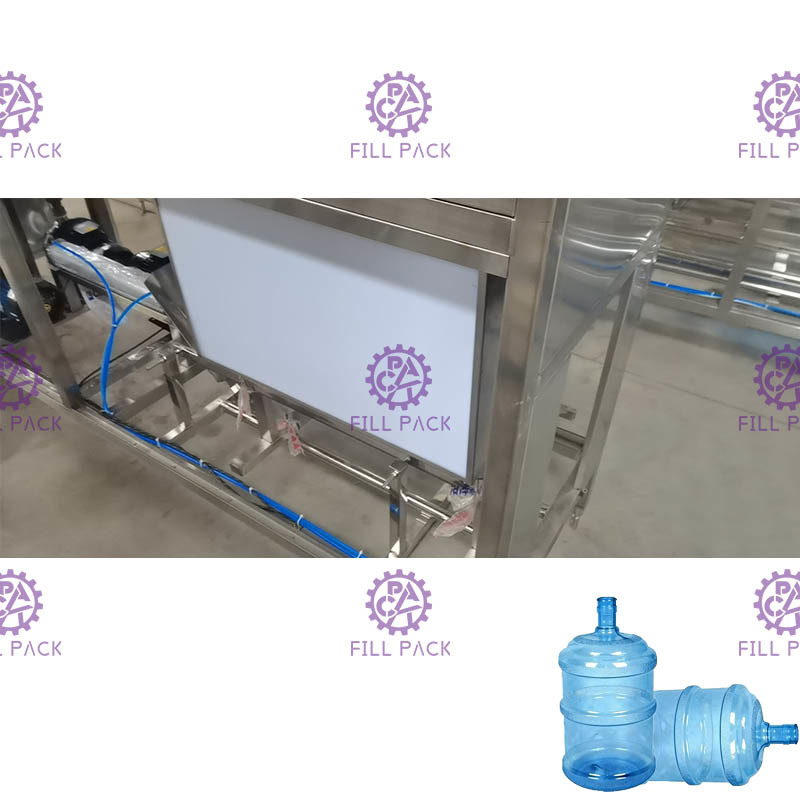

Rohrdetails:

Eigenschaften:

1, Die gesamte 5-Gallonen-Abfüllmaschine wird von einem Mitsubishi-SPS-System gesteuert, alle Zylinderwege werden im Voraus für die Antriebsstrecke berechnet;

2, Die 5-Gallonen-Abfüllmaschine kann im Automatikmodell arbeiten, das Handmodell dient zur Maschinenprüfung;

Parameter:

Spülpumpe 1: 0,37 kW

Spülpumpe 2: 0,37 kW

Füllpumpe: 0,55 kW

Verschluss-Sortiermotor: 0,09 kW

Abmessungen: 3100 * 570 * 1450 mm (Verschlusslader seitlich) / 2700 * 570 * 1720 mm (Verschlusslader oben) + 2000 mm Förderband

Gewicht: 400 kg

Empfohlene Ersatzteilliste:
