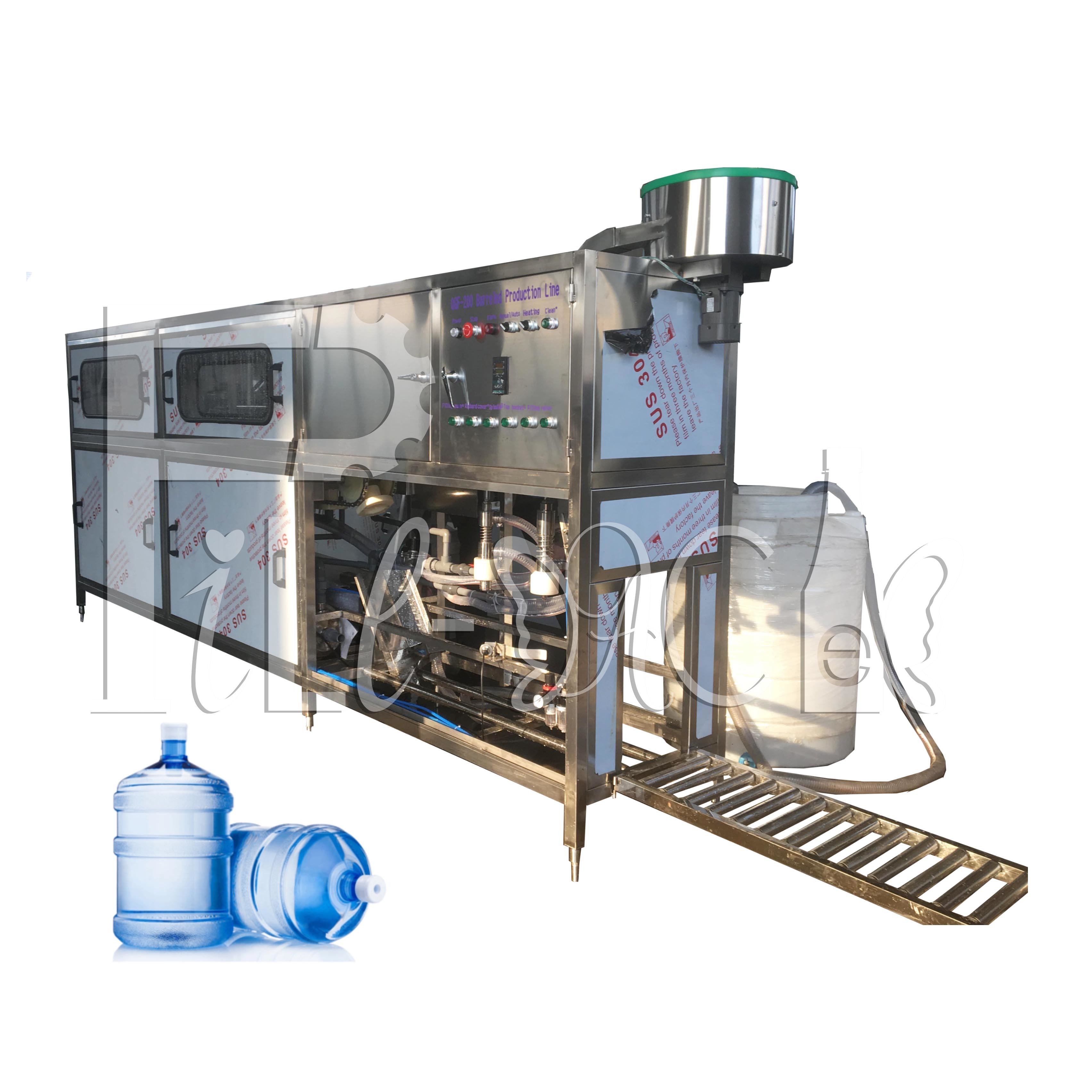

200BPH 5 Gallonen-Flaschenabfüllmaschine mit Überströmventil

Produkt-Beschreibung

200BPH 5 Gallonen Wasserproduktionslinie/-ausrüstung/-anlage Galloneneimer mit Überlaufventil



1.1, Halbautomatischer Entkorker und Wascher



Der Arbeiter legt den gebrauchten Behälter auf die rechte Seite der Entkorkerposition, wobei der Hals in das Loch gesteckt wird. Der Arbeiter betätigt das Pedal, um die Kappe vom Hals zu lösen. Anschließend muss der Arbeiter den Behälter in die linke Seite der Maschinenwaschposition stecken. Nach dem Einsetzen des Behälters muss das Fenster geschlossen werden. Dann startet die Waschmaschine von selbst. Während des Waschens befindet sich die Innenbürste im Behälter und die Waschzeit ist voreingestellt. Die Maschine stoppt, wenn die Zeit abgelaufen ist. Die Heizfunktion kann je nach Bedarf des Kunden ein- und ausgeschaltet werden.

Parameter:

Leistung: 1,12 kW ohne Heizung, 2,12 kW mit Heizung

Plattendicke: 1 mm

Maschinenwürfelgröße: 25 * 25 mm

Würfeldicke: 1,5 cm

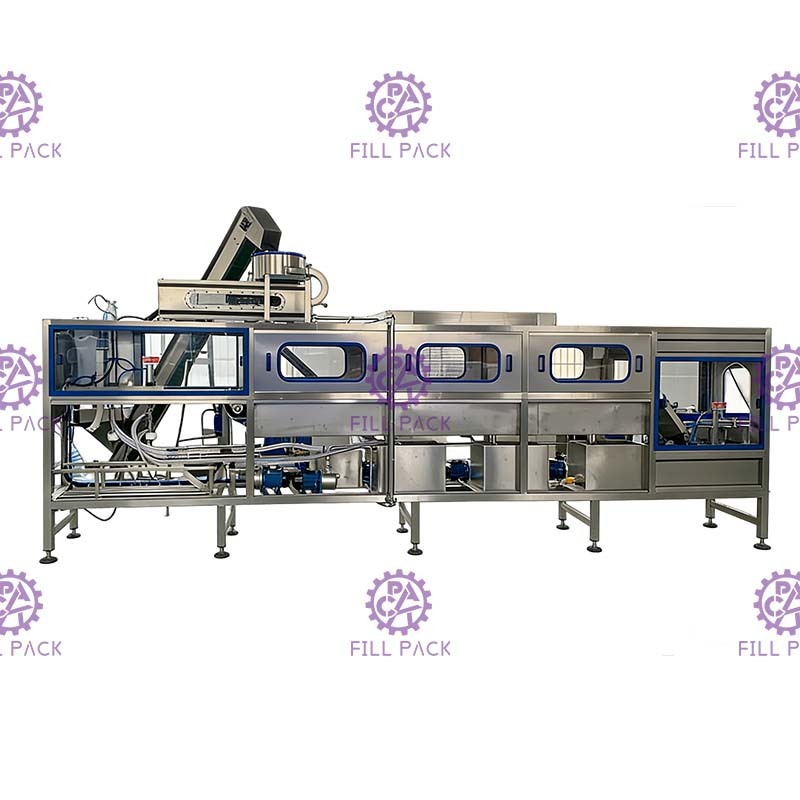

1.2 Monoblock-Spüler-Füller-Verschließer



DIE 200BPH SPÜL-, FÜLL- UND VERSCHLIESS-EINHEIT IN SPS-STEUERUNG FÜR REF

Prinzip:

Die Maschine integriert Waschen, Füllen und Verschließen. Sie ist die ideale Maschine zur Herstellung von Fasswasser. Die gesamte Maschine besteht aus Edelstahl 304, ist rostbeständig und kann leicht gereinigt werden. Die wichtigsten elektrischen Teile sind alle Markenprodukte. Das Luftkanalsystem verwendet Produkte der Marke Air TAC. Die Maschine hat eine kompakte Bauweise, nimmt wenig Platz ein und die Arbeitseffizienz ist hoch. Es werden nur 2 Bediener zur Steuerung benötigt, eine gute Wahl für Fabriken.



Für die Maschinenaufstellung ist keine Bodenschraube erforderlich. Nach dem Abnehmen des Gehäuses wird die Maschine auf dem ebenen Boden aufgestellt und dann die Ständerhöhe angepasst und der gesamte Ständerdruck gleichmäßig eingestellt. Nachdem die Maschine gut aufgestellt ist, werden Wasserleitung, Abflussrohr, Strom und Luftzufuhr angeschlossen.



Arbeitsprozess:

Die Fassfüllanlage kann in 3 Schritte unterteilt werden: Waschen, Füllen und Verschließen, insgesamt 9 Arbeitsstationen, Arbeitsprozess wie folgt:

(1) Leere Fassöffnung auf den Fasssitz setzen, leeres Fass wird während der Kopfstandsituation gewaschen, 4 Arbeitsstationen zum Einsetzen des Fasses.

(2) Der Waschvorgang wird in 4 Schritte unterteilt: 1. Heißes Alkalilaugenwaschen, 2. Thimerosalwaschen, 3. Reinwasserwaschen, 4. Reinwasserwaschen. Jeder Waschschritt ist auf 8 Sekunden eingestellt, nach dem Waschen gibt es 10 Sekunden zum Abtropfen.

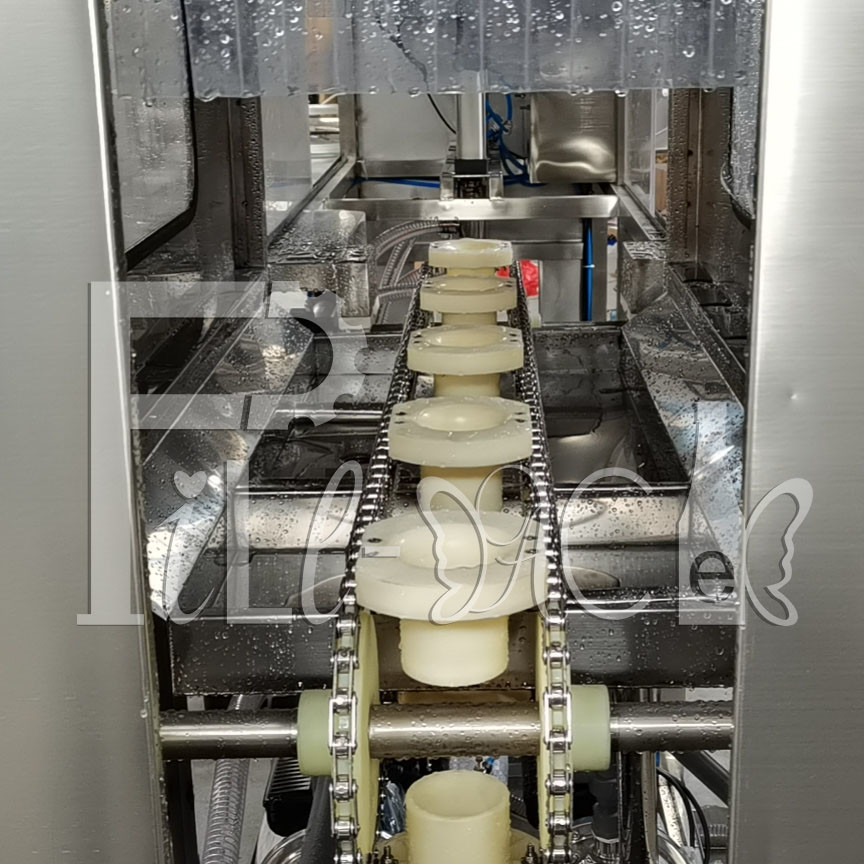

(3) Das Fass wird nach dem Waschen um 45 Grad durch die Durchlaufkette nach unten bewegt und durch die Auslaufkette und durch den Fasshebezylinder um 45 Grad zur Füllposition zum Füllen gedreht.

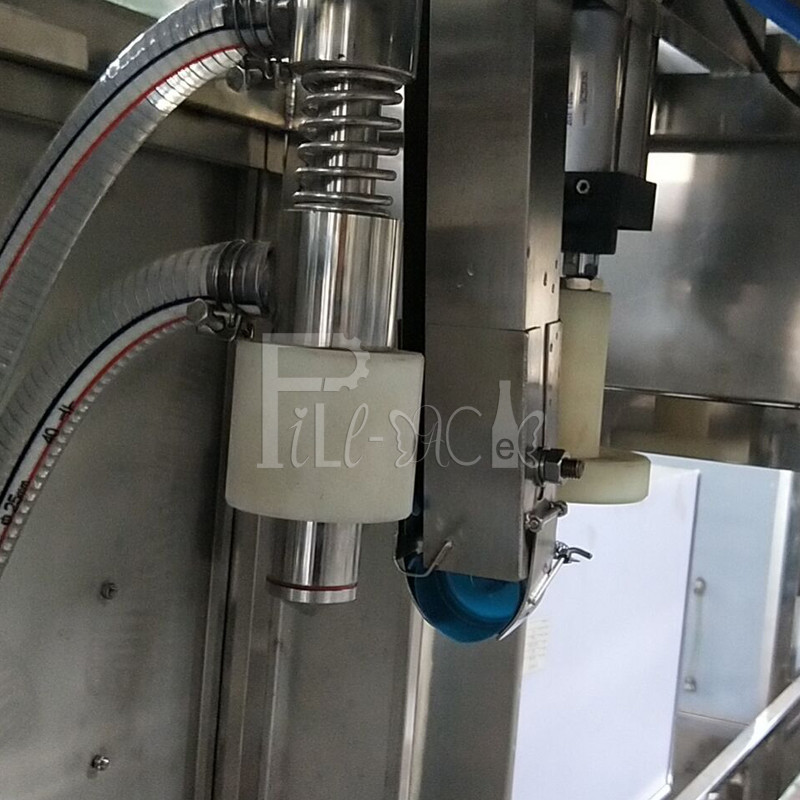

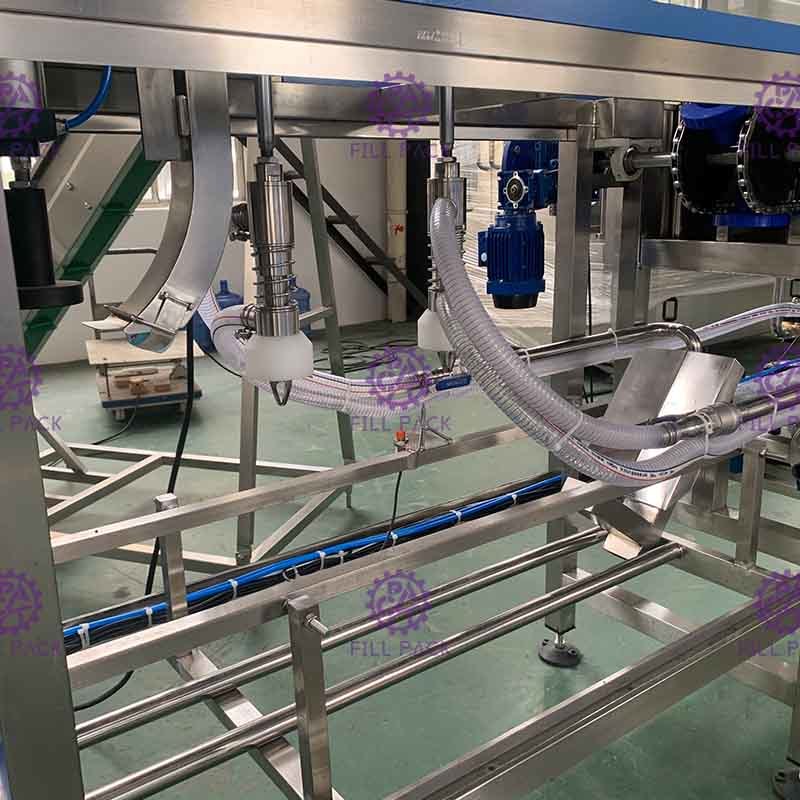

(4) Das Füllventil wird vom Zylinder angetrieben, um in das Fass einzutreten und mit dem Füllen zu beginnen. Die Füllzeit wird von der SPS gesteuert, und die Füllzeit ist über das Bedienfeld entsprechend der Füllflüssigkeitsoberfläche einstellbar. Nach dem Füllen fließt das überschüssige Wasser durch eine automatische Entlüftung zurück in den Reinwassertank, wodurch der Wasserverbrauch reduziert werden kann (Wassertank ist nicht im Lieferumfang enthalten).

(5) Nach Abschluss des Füllvorgangs wird das gefüllte Fass vom Fassstoppzylinder in die Verschließposition geschoben, der gesamte Vorgang ist bis jetzt abgeschlossen.



Merkmale:

1. Die gesamte Maschine wird von einem PID-Mikrocomputersystem gesteuert, alle Zylinderwege werden im Voraus für die Antriebsstrecke berechnet;

2. Die Maschine kann im Automatikmodell arbeiten, das Handmodell dient zur Maschinenprüfung;



Parameter:

Zylinder: Air tech-Taiwan

Magnetventil: Air tech-Taiwan

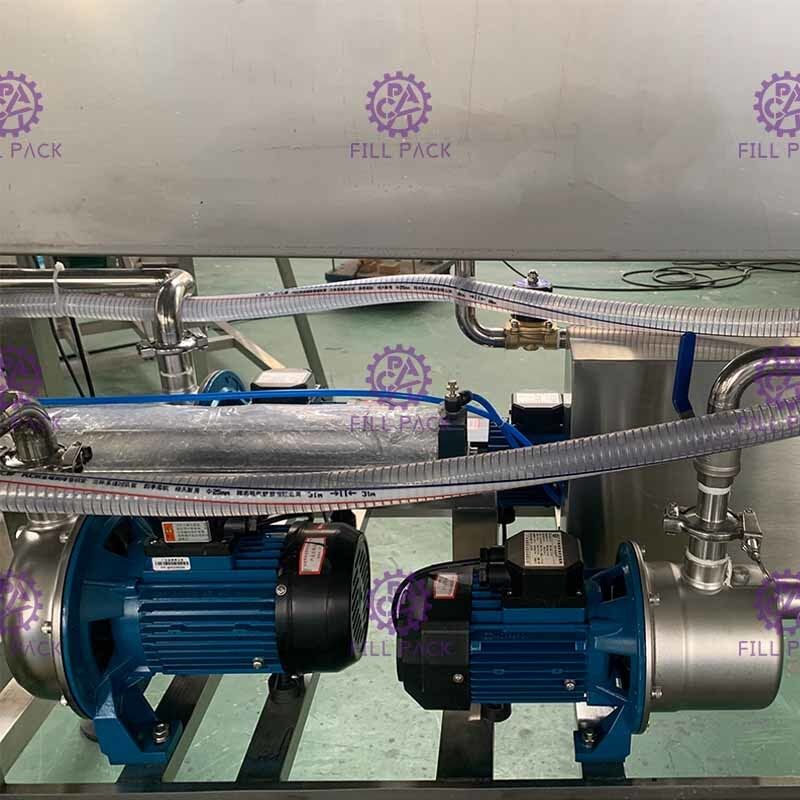

Steigpumpe-Füllpumpe: Nanfang

Motor: TWT Taiwan

Leistung: 5,3 kW

Abmessungen: 3300 * 780 * 1740 mm

Gewicht: 320 kg





1.3, Lichtprüfung

Leistung: 0,09 kW Abmessungen: 1000 * 100 * 450 mm Gewicht: 10 kg



1.5, Schrumpfmaschine

Anwendung mit SUS304-Blech, einschließlich Elektroboiler zur Erzeugung von Dampf und Schrumpftunnel speziell für Fasskappenfolie;

Leistung: 20 kW

Abmessungen: 800 * 600 * 1200 mm

Gewicht: 100 kg





1.6, Festtinten-Rollen-Codierer





Beschreibung:

Die Verwendung der photoelektrischen Integrationstechnologie, des fortschrittlichen Festtintenrads, hat die hervorragende Leistung des sofortigen Druckens und sofortigen Trocknens, die nicht leicht zu löschen ist. Die Maschine ist fortschrittlich in Design, präzise in der Herstellung, stabil im Betrieb, in der Position durch elektronische Steuerung in Längsrichtung gesteuert, beliebig einstellbar, fotoelektrisch gesteuerte Druckaktionen und Zählungen, und die Anzahl der druckbaren Blätter kann eingestellt werden.

Anwendbar auf die Oberflächeneinkerbung oder den Farbdruck von Produktionsdatum, Produktchargennummer, Verfallsdatum, Inspektionsqualifikation usw. von Kartons, Etiketten, Anhängern, Zertifizierungen usw., mit automatischer Sortierung, automatischem Zählen, zufälliger Positionierung, voreingestellten Druckzeiten, Einkerbung ist klar, Farbe ist optional, Druckgeschwindigkeit ist schnell, sofortiges Drucken sofort trocken, Verlust und andere Vorteile.





Leistung und Merkmale:

Merkmal gilt für die T-Typ- oder T-Typ-Anordnung von Doppelmarkierungsrunden, T-1-11 Reihen 1-10 Zeilen / Zeichen: R-Typ 1-8 OK, 1-8 Wort / Zeile. Wortkorngrößen sind 2 mm, 2,5 mm, 3 mm verfügbar.

Etiketten können auf Papier, Karton und Kunststofffolie, Aluminiumfolie gedruckt werden.

Die Maschine ist automatisch, schnell, hocheffizient, maximal 300 pro Minute gedruckt.



Technische Parameter:

Modell	FP-380F
Spannung	AC 220/50V 110/60HZ
Leistung	180W
Festtintenrolle	35 * 32 mm
Druckgeschwindigkeit	≤300 Stück/min
Objektgröße	L: 50-500 mm B: 30-190 mm
Max. Druckzeile	T-Typ (10,5 PT): 11 Zeilen (max. 10 Typen/Zeile) R-Typ (10,5 PT): 8 Zeilen (max. 8 Typen/Zeile)
Druckgröße	Innerhalb von 60 - 250 mm
Typengröße	2 * 1,5 mm (8 PT) 2,5 * 2 mm (9 PT) 3 * 3 mm (10,5 PT) 4 * 2,5 mm (18 PT)
Nettogewicht	23 kg
Abmessungen	440 * 345 * 300 mm



Verpackungsinformationen für die gesamte Linie:

NR.	Beschreibung	Verpackung	Menge	Abmessungen (mm)	Gewicht
1	Entkorker und Bürstenwascher	Holzkiste	1 Paket	900 * 900 * 1250	250 kg
2	Füller, Lichtprüfer, Rollenförderer, Schrumpftunnel, Codierer	Holzkiste	1 Paket	4030 * 760 * 1770	700 kg



Die Anlagenlayoutzeichnung (mm):

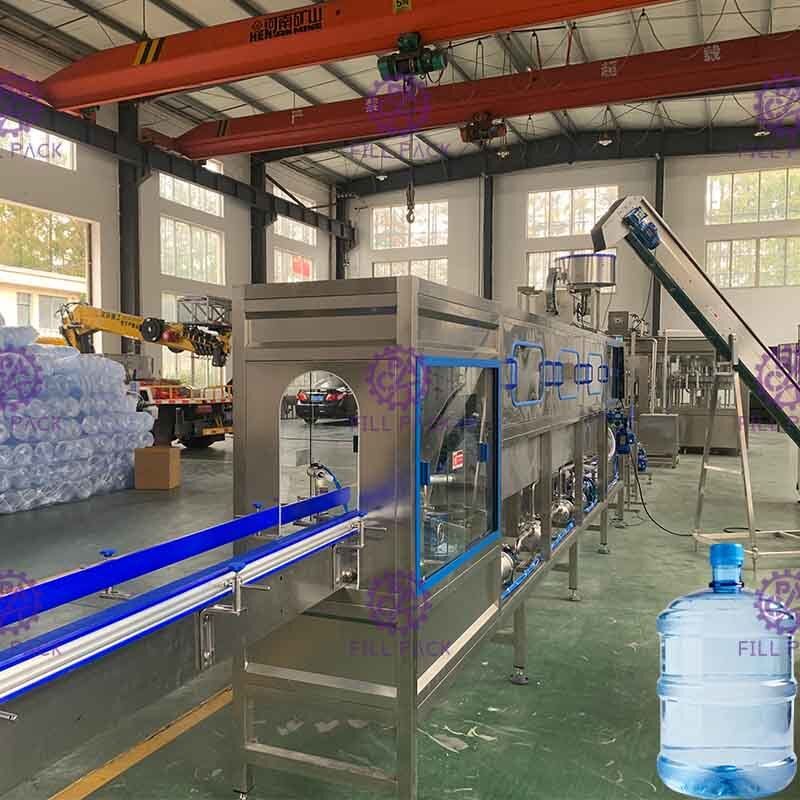

Die komplette Produktionslinie für Ref.
