300BPH automatisches Plastiktafelwasser-füllende mit einer Kappe bedeckende Maschine der flaschen-3 der Gallonen-18.9L

Produkt-Beschreibung

300BPH Automatische Kunststoffflaschen-Abfüll- und Verschließmaschine für 3 Gallonen, 5 Gallonen und 18,9 l Wasserflaschen

Die QGF-Typ-Fasswasserproduktionslinie ist die Kernausrüstung in der Produktionslinie für 5-Gallonen-Fasswasser. Sie ist die ideale Ausrüstung für die Herstellung von Mineralwasser, destilliertem Wasser und gereinigtem Wasser. Die Maschine besteht aus ausgezeichnetem Edelstahl mit dem Vorteil der einfachen Spülung und Korrosionsbeständigkeit. Die elektrischen Hauptteile verwenden Produkte der Marken SIEMENS und OMRON. Pneumatische Teile verwenden Produkte der Marke AIRTAC. Sowohl die innere als auch die äußere Duschdüse zum Waschen der Fässer verwenden die spezielle Technologieausrüstung der amerikanischen Sprühgerätefirma. Die Maschine arbeitet zuverlässig und effizient, basierend auf der kompakten Struktur und der hohen Automatisierungstechnologie. Sie ist die vollautomatische Fasswasserproduktionsausrüstung, die Maschine, Elektronik und pneumatische Komponenten kombiniert.

Parameter:

Modell	QGF-120	QGF-200	QGF-300	QGF-450
Füllköpfe	1	2	2	3
Volumen	3-5 Gallonen
Fassgröße	Φ270*490mm
Kapazität	120BPH	200BPH	300BPH	400BPH
Luftdruck (Mpa)	0,37	0,37	0,6	0,8
Stromversorgung	1,38 kW	2,5 kW	5,3 kW	5,6 kW
Abmessungen	3400*780*1950mm	3400*780*1950mm	3400*1000*1750mm	5000*2000*1800mm
Gewicht	400 kg	500 kg	700 kg	1000 kg



Details

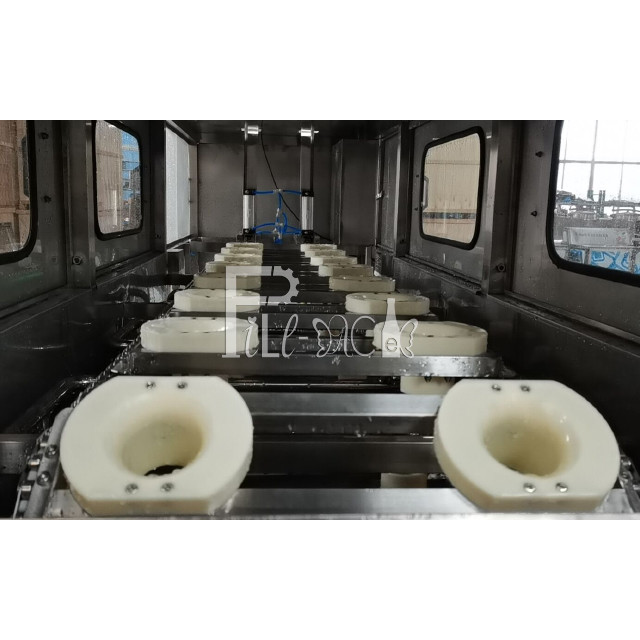

Waschteil

<1>Alle 304/316 Edelstahl-Spülköpfe, Wassersprühstil-Einspritzdesign, mehr Wassereinsparung und sauberer.

<2>304/316 Edelstahl-Greifer mit Kunststoffpolster, sorgen für minimalen Flaschenaufprall während des Waschens

<3>304/316 Edelstahl-Waschpumpe

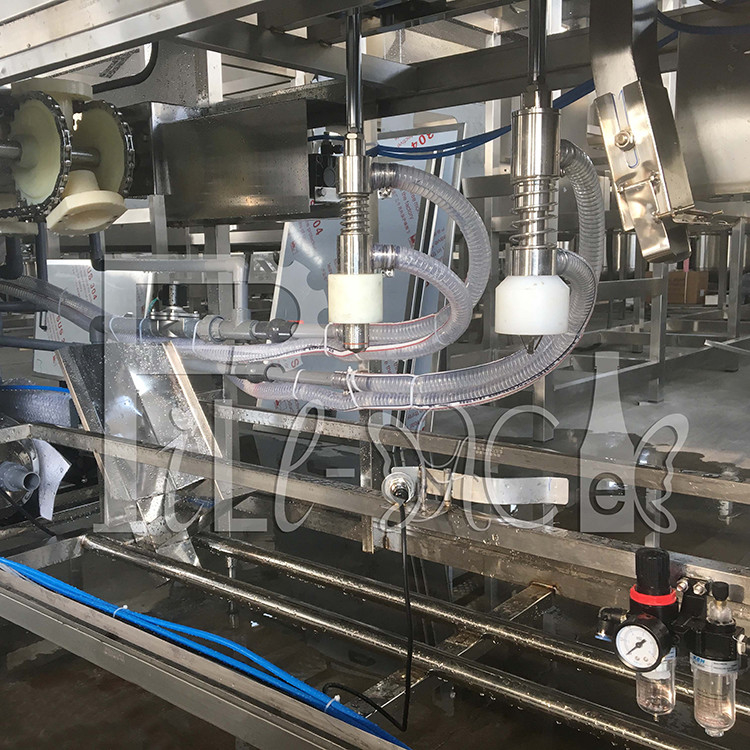

Abfüllen und Verschließen

Das Füllventil wird von einem Zylinder angetrieben, um in das Fass einzutreten und mit dem Befüllen zu beginnen. Die Füllzeit wird von der SPS gesteuert und ist über das Bedienfeld entsprechend der Füllflüssigkeitsoberfläche einstellbar.

Nach Abschluss des Füllvorgangs wird das gefüllte Fass von einem Fassstoppzylinder in die Verschließposition geschoben, der gesamte Vorgang ist bis jetzt abgeschlossen.

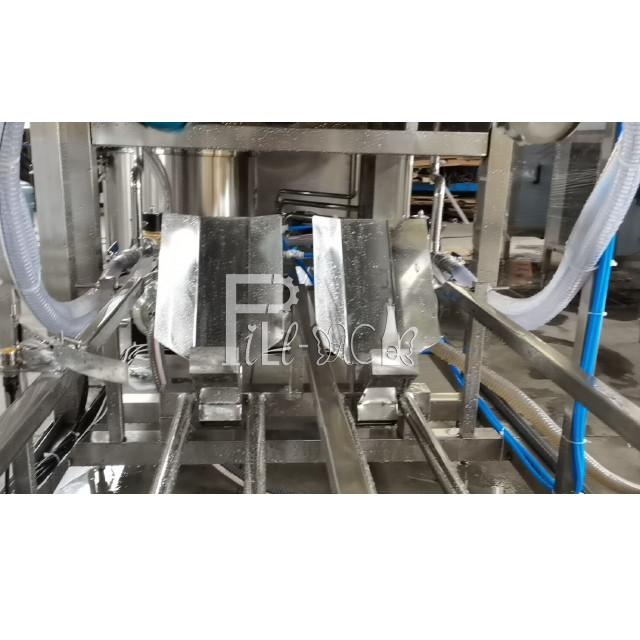

Flaschen fallen lassen

Das Fass wird nach dem Waschen über die Durchlaufkette um 45 Grad abgesenkt und durchläuft die Auslaufkette und wird durch den Fasshebezylinder um 45 Grad in die Füllposition zum Befüllen gedreht.
